Изготовление гибких печатных плат и шлейфов на заказ

Мы проектируем и изготавливаем FPC (Flexible Printed Circuit) гибкие печатные платы и FFC (Flexible Flat Cable) гибкие плоские шлейфы по чертежам или образцам заказчиков.

Минимальный заказ — 200 штук одного наименования.

Нет нужного шлейфа или гибкой печатной платы в наличии? Слишком дорого?
Мы решаем обе проблемы. Наш технический отдел профессионально повторит изделие по образцу или разработает эквивалент — а при необходимости и улучшенную версию, полностью соответствующую вашим требованиям.

Для кого это особенно выгодно:

• Ремонт и сервис — когда оригинального FPC или FFC нет в продаже или он снят с производства. Мы делаем точные аналоги быстро и с оптимальными затратами.

• Производители и разработчики новых продуктов — возможность создавать прототипы и получать серийные поставки у одного надежного партнёра, без задержек.

• Дистрибьюторы — шанс предлагать клиентам альтернативу дорогим или дефицитным оригинальным товарам, расширяя ассортимент и повышая прибыльность.

Ваша выгода:

• Экономия — оптимизация материалов и технологии снижает себестоимость без потери качества.

• Скорость — оперативный анализ образца и быстрый запуск производства.

• Надёжность — инженерная проверка, тщательный подбор материалов и контроль сборки на каждом этапе.

• Гибкость — широкий выбор конструкций, толщины, контактов, покрытий и аксессуаров под любые задачи.

С нами вы получаете уникальные, надежные и экономичные решения, которые полностью соответствуют вашим задачам, и больше не зависите от ограниченного рынка готовых деталей.

Этапы и примерные сроки работ по изготовлению гибких шлейфов.

• Заказчик предоставляет чертёж или образец.
• Мы анализируем образец или создаём чертеж в соответствии с возможностями производства, согласуем с Заказчиком. Как правило, данный этап занимает 5-10 дней.
• После утверждения чертежа, готовим файлы для производства и отправляем на изготовление. Ориентировочный срок производственного цикла — 2-4 недели.
• Сдача товара Заказчику.

Артикул: 00-00007603	Артикул: 10973	Артикул: 11158

 Рисунок 1: Примеры изготовленных шлейфов

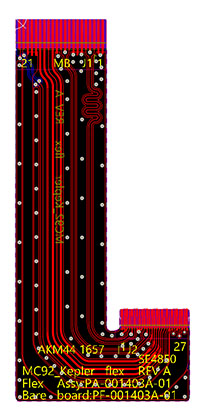

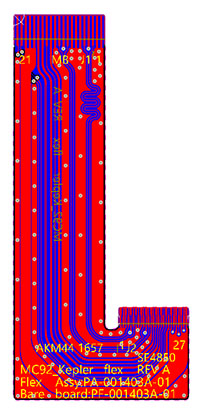

 Рисунок 2: Примеры чертежей

Варианты изготовления FPC/PCB (гибких печатных плат / шлейфов).

Материал основы:
Полиимид (PI) — стандартное решение для гибких плат.
PET — для простых и недорогих шлейфов.
ВЧ-материалы (для высоких частот) — снижают потери и искажения сигнала, используются в антеннах, радиомодулях, 5G и другой высокочастотной электронике.
Количество слоёв: от 1 до 60 .
Толщина (без усилителей и лент): от 0,05 мм и выше.
Минимальная ширина дорожки / зазор: от 0,12 мм.
Минимальный диаметр отверстия / пятака: ≥ 0,15 / 0,35 мм.
Толщина меди: 9–88 мкм (0,25–2,5 oz).
Цвет паяльной маски (Coverlay): жёлтый, белый, чёрный, прозрачный, без маски.
Цвет шелкографии: белый (по белой маске — чёрный).
Финишное покрытие контактов: ENIG (иммерсионное золото), OSP, иммерсионное серебро, олово, жёсткое золото (Gold Finger), ENEPIG, комбинированные варианты.
Конструктивные опции:
усиление (stiffener) из FR-4, стали или PET;
двусторонние проводящие ленты (3M, Tesa, HT);
EMI-экранирование;
полуотверстия (castellated holes);
металлизация кромки (edge plating);
via, заполненные медью;
зоны жёсткости между коннекторами;
FPC с воздушным зазором (air-gap).
Тестирование и сервис: электрические тесты (E-test), Flying Probe, рентген-контроль, функциональное тестирование (FCT), загрузка прошивки, монтаж SMD/THT, изготовление трафаретов, кабельные жгуты, box-build сборка.
Упаковка: с логотипом, нейтральная или индивидуальная.

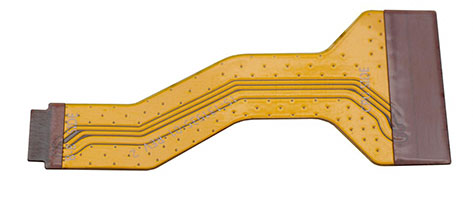

Рисунок 3: Упрочнение шлейфа полиимидом

Для консультации по изготовлению и заказу гибких пленочных шлейфов обращайтесь по телефонам или пишите на электронную почту, указанные в разделе Контакты.
Так же в наличии широкий выбор готовых шлейфов для сканеров Zebra (Motorola), Intermec, Psion и др.

Глоссарий по гибким печатным платам
