Выбор WiFi антенны

Для приема и передачи сигналов можно применять похожие виды WiFi антенн, но при этом некоторые из них будут покрывать большую площадь. Использование WiFi антенны правильного вида максимально увеличит производительность и покрытие вашей беспроводной сети. Чтобы добиться этого, необходимо понимать основные характеристики описывающие как WiFi антенны передают и принимают радиосигналы. Современные беспроводные сети работают в диапазоне 2,4 ГГц и 5 ГГц. Беспроводные устройства поддерживающие стандарт 802.11b/g работают на частоте 2,4 ГГц, а устройства стандарта 802.11a на частоте 5 ГГц. Некоторые из WiFi антенн могут работать в обоих диапазонах, они называются двухдиапазонными.

Правило наименования:

Антенна WiFi <вендор><партномер><частота><коэффициент усиления><тип разъёма><длина>
Пример:
Антенна WiFi Extreme Networks ML-5299-HPA5-01 5GHz, 5dBi, N male, 350mm.Аналог01

Типы разъемов WiFi антенны

Для подключения к точке доступа необходимо соблюдать правильную комбинацию типов антенн WiFi сигнала и кабелей. Для частоты 2,4 ГГц необходим разъем WiFi антенны типа BNC, а для частоты 5ГГц — разъем WiFi антенны типа SMA. Кроме того, WiFi антенны, предназначенные для размещения вне закрытых помещений, снабжены разъемами типа N. Поэтому для разных типов устройств потребуются различные виды кабелей для подключения антенны WiFi к точке доступа.

Разъёмы WiFi BNC, SMA и N типа

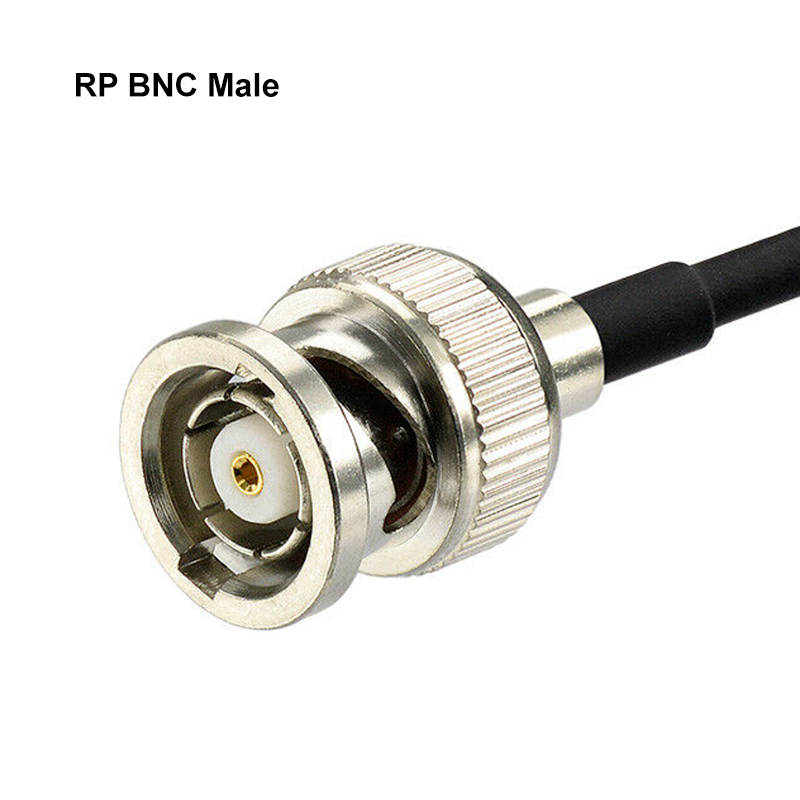

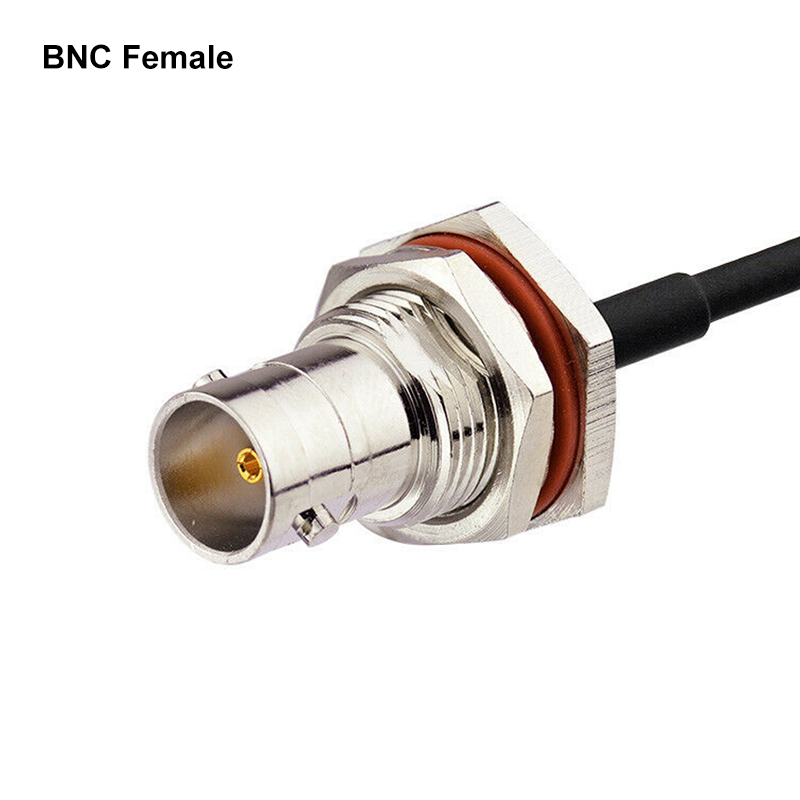

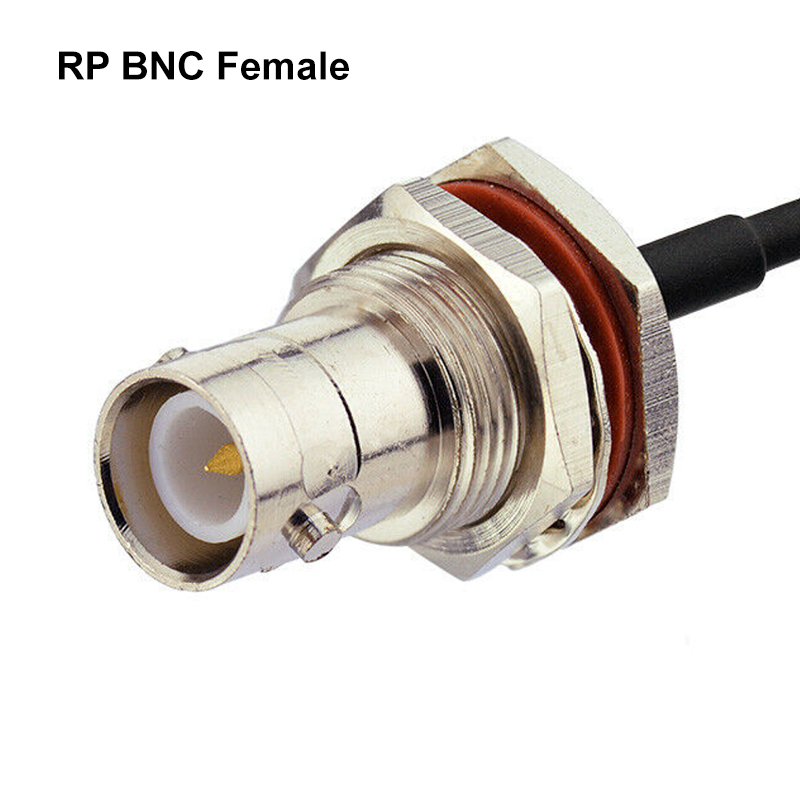

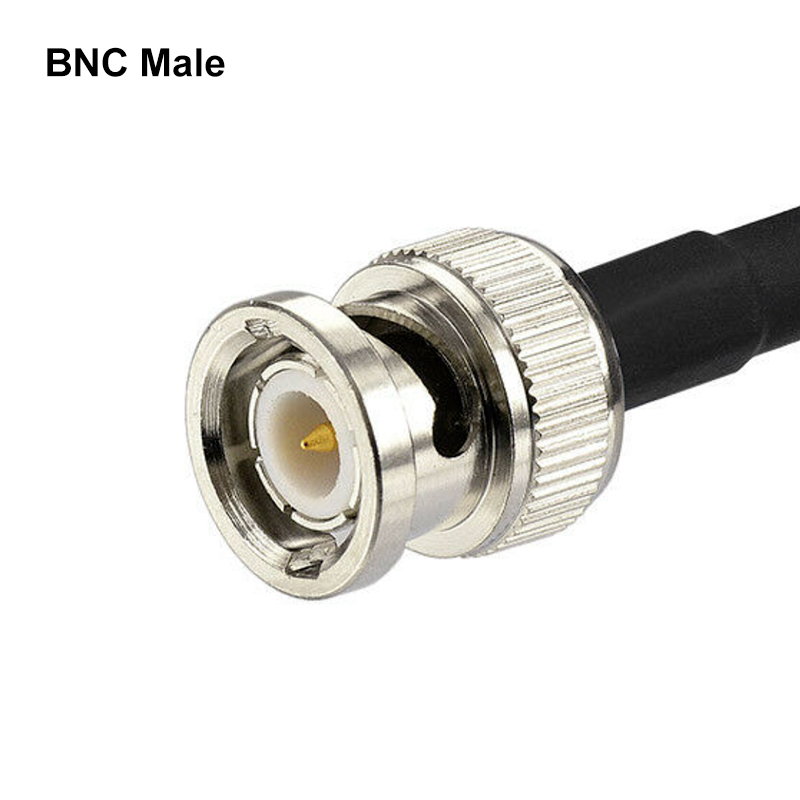

BNC Male connector	BNC Female connector	RP BNC Male connector	RP BNC Female connector

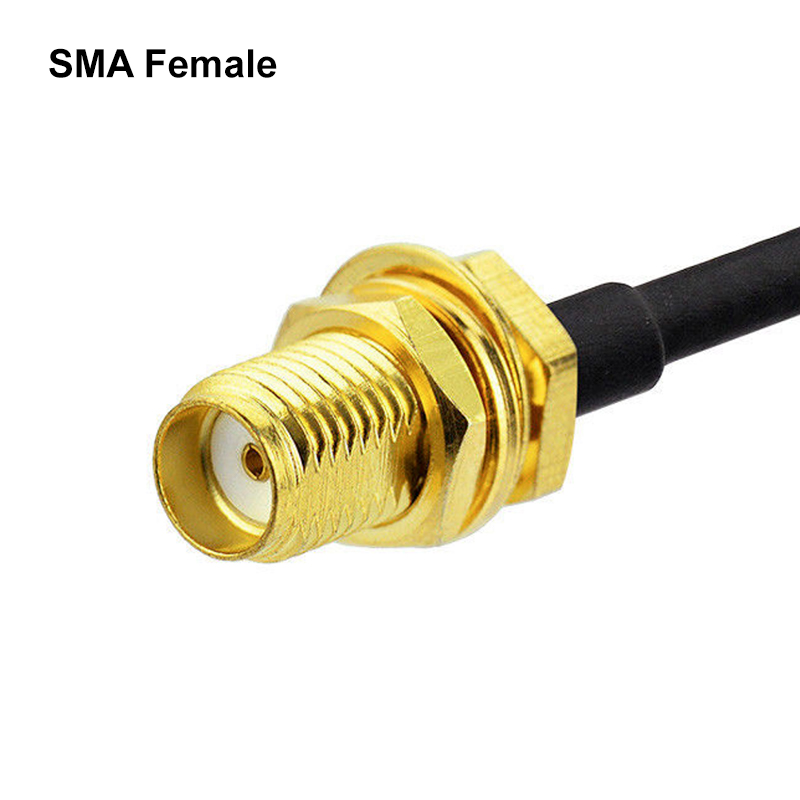

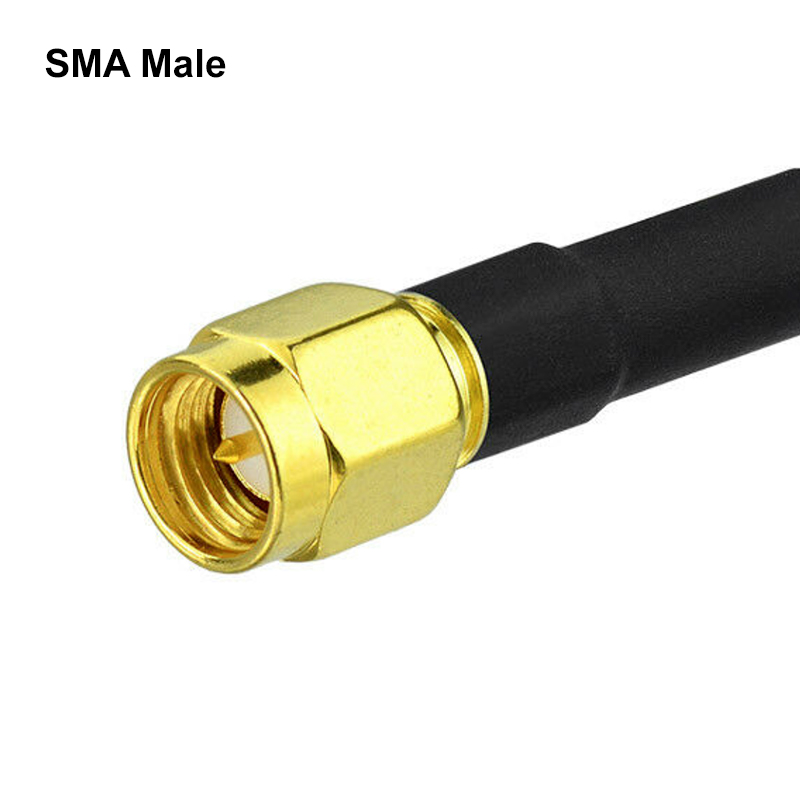

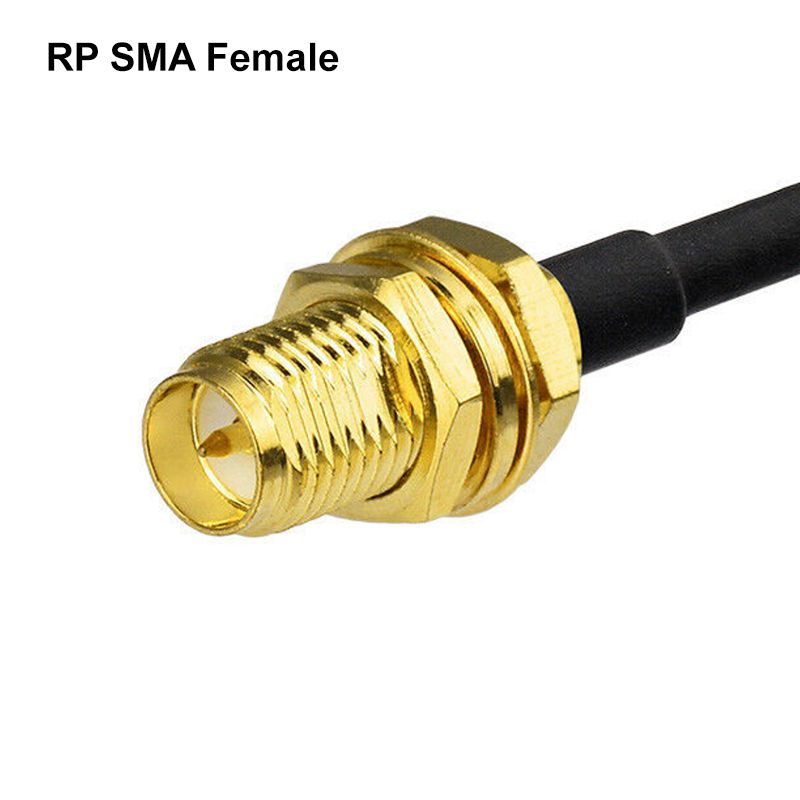

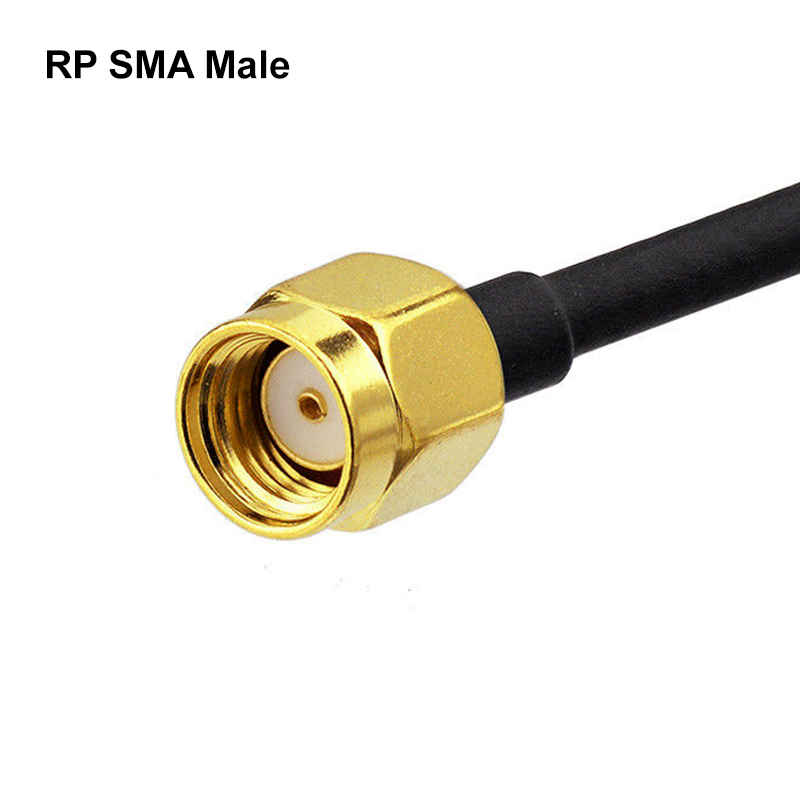

SMA Male connector	SMA Female connector	RP SMA Male connector	RP SMA Female connector

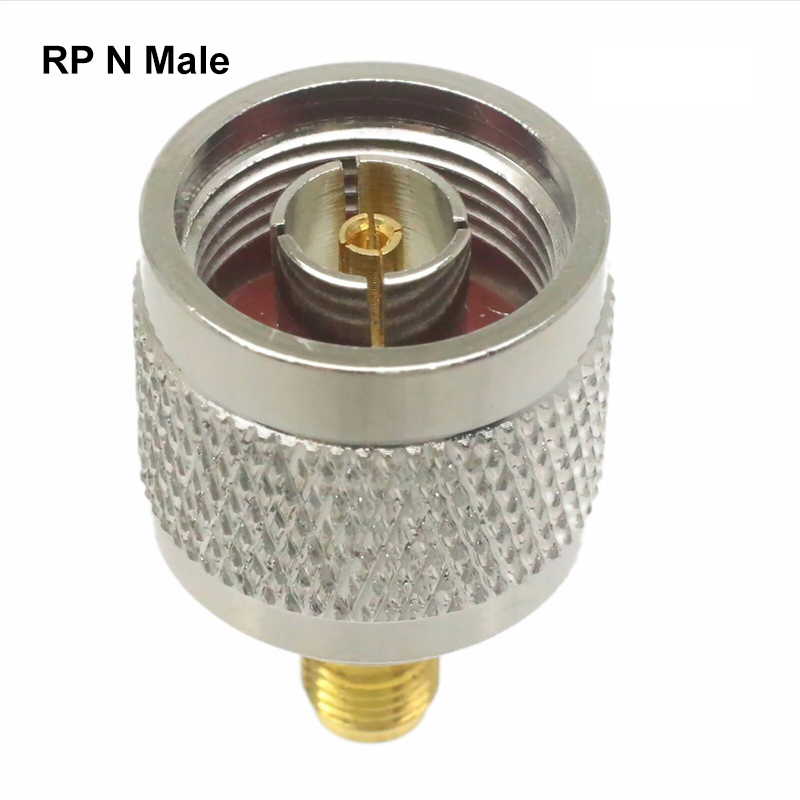

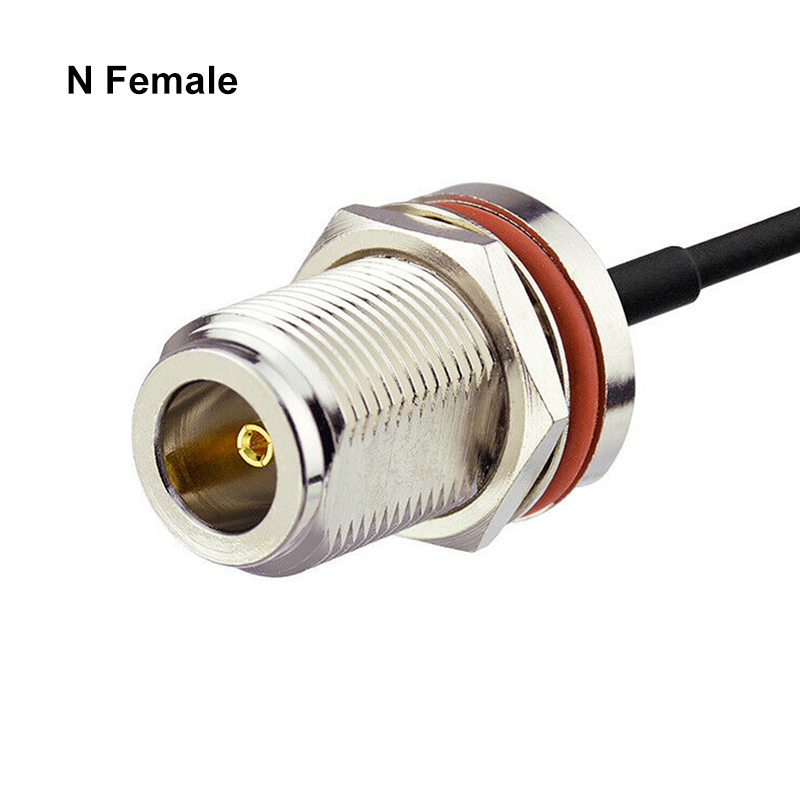

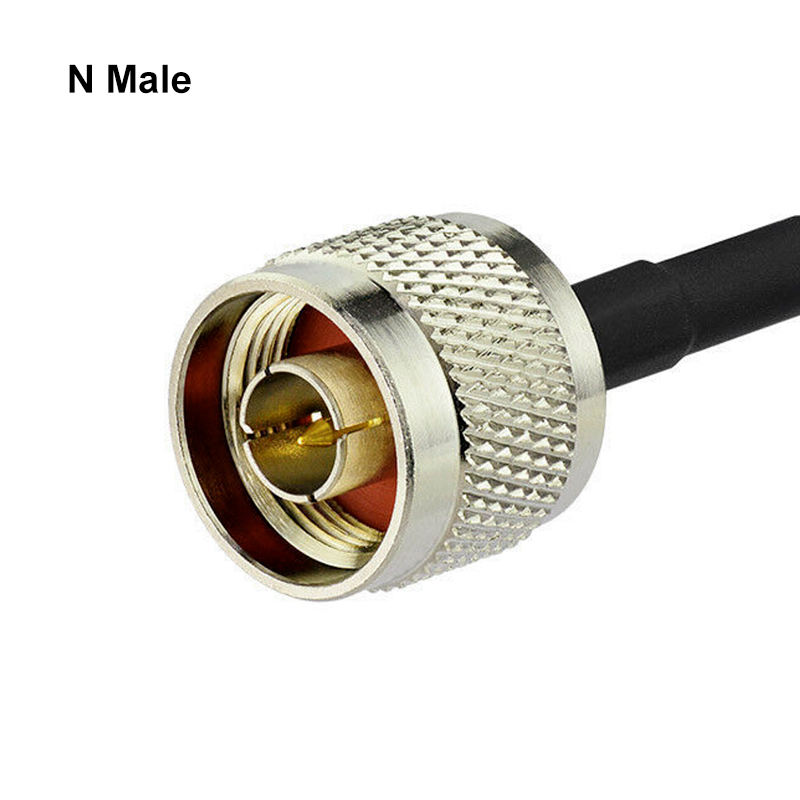

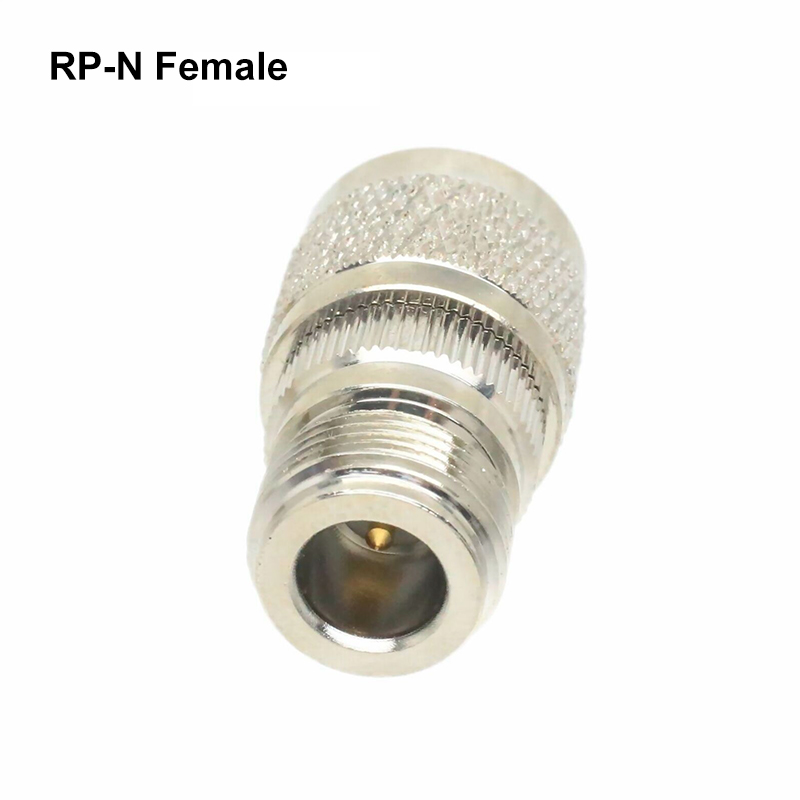

N Male connector	N Female connector	RP N Male connector	RP N Female connector

Внутренние и внешние WiFi антенны

Одной из важнейших характеристик любой WiFi антенны является место ее установки — внутри помещения или вне его, с дополнительной защитой. Из-за установки этой защиты такие внешние WiFi антенны, как правило, дороже. Они могут использоваться и в помещениях с неблагоприятной атмосферой, например, с высокой влажностью. Внешние WiFi антенны обычно имеют разъем типа N.

Длина кабеля WiFi антенны

Большинство внутренних антенн WiFi сигнала присоединяется непосредственно к точкам доступа. Однако иногда требуется установить точку доступа на значительном расстоянии от антенны. Для этого потребуются различные переходники и удлинители, при выборе которых необходимо помнить о разъемах WiFi антенны и точки доступа, потерях сигнала из-за большой длины кабеля.

Критерии выбора WiFi антенны

Кроме частоты есть еще ряд критериев, которые необходимо учитывать при ее выборе.

Направленность WiFi антенны

Сигнал может излучаться антенной во всех направлениях (всенаправленная антенна WiFi) или только в определенном направлении (направленная антенна WiFi).

Тип WiFi антенны

Дипольная антенна является очень распространенным и простым устройством. Она представляет собой прямолинейный проводник. Параболическая решетка относится к направленным антеннам. Ее рефлектор фокусирует на себе радиоволны. Антенна типа волновой канал — это система вибраторов расположенных параллельно друг другу и перпендикулярно к источнику излучения. При этом активным является только один вибратор, остальные пассивные.

Характеристики WiFi антенны

• Диапазон частот — пределы в которых WiFi антенна работает эффективно и соответствует своим характеристикам.
• Коэффициент усиления — отношение мощности подводимой к эталонной антенне, к мощности на входе существующей антенны.
• Поляризация — ориентация электрического поля для которого WiFi антенна является оптимизированной.
• Коэффициент стоячей волны — отношение максимальной амплитуды напряженности магнитного поля к минимальному.

Аксессуары для WiFi антенны

Для обеспечения максимального покрытия и производительности беспроводной локальной сети предлагается ряд дополнительных аксессуаров.  Вне зависимости от размеров площади, малой или большой, расположения в помещении или на открытом воздухе, различные виды кабелей для WiFi антенны и аксессуаров позволят построить сеть, наиболее оптимально отвечающую вашим потребностям. В комбинации с широким выбором точек доступа и коммутаторов это даст возможность повысить качество передачи данных и различных мобильных приложений.

Правильный выбор WiFi антенны

При выборе антенны WiFi сигнала и аксессуаров важно учитывать несколько факторов:
— где будет установлена антенна и какой тип покрытия требуется;
— стандарт беспроводной сети 802.11b/g или 802.11a/n;
— какие точки доступа будут использоваться;
— сеть будет работать в помещении или на открытом воздухе;
— расстояние между точкой доступа и WiFi антенной для определения длины кабеля;
— требования к каждой точке доступа и WiFi антенне.

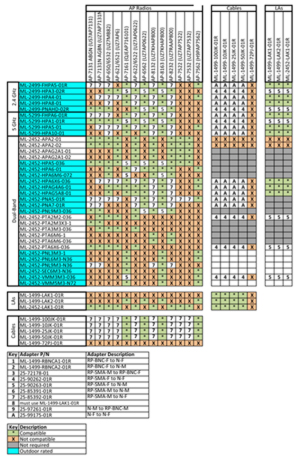

Характеристики WiFi антенн Zebra (Symbol) Version 1.1 October 2008
