Сканирующие модули

Артикул: 00-00014283

9 478.50 р.
Наличие: 4 шт.

Артикул: 00-00006988

7 832 р.
Наличие: 9 шт.

Артикул: 00-00014457

8 010 р.
Наличие: 10 шт.

Артикул: 00-00007646

12 015 р.
Наличие: 194 шт.

Артикул: 11010

12 015 р.
Наличие: 194 шт.

Артикул: 00-00006847

7 120 р.
Наличие: 12 шт.

Артикул: 00-00007210

26 522 р.
Наличие: 10 шт.

Артикул: 00-00007212

7 654 р.
Наличие: 2 шт.

Артикул: 00-00007213

5 340 р.
Наличие: 1 шт.

Артикул: 00-00007684

13 016.25 р.
Наличие: Под заказ

Мы поставляем со склада и под заказ сканирующие модули для любых сканеров штрих кода и терминалов сбора данных.

Сканирующие модули Symbol, Motorola, Zebra, Intermec, Honeywell... Наши поставщики из США, Европы и Китая способны удовлетворить практически любой запрос на сканирующие головки с тщательным контролем качества и гарантией!

Если вы не нашли подходящий сканирующий модуль на сайте, обратитесь к нашему менеджеру.

Минимальная стоимость партии сканирующих модулей под заказ составляет $300

Сканирующие модули: Symbol Motorola Bar Code Scanners

Миллионы установленных сканирующих модулей Symbol в терминалы сбора данных Symbol Motorola являются примером надежности, производительности и долговечности. Линейка сканирующих модулей Symbol SE Series – это высокопроизводительная и универсальная серия способная «на лету» читать линейные одномерные (1D) и высокоплотные двумерные (2D) штрих коды, включая PDF417, Micro PDF, Reduced Space Symbology (RSS) и комбинированные коды.

Сканирующий модуль Symbol SE950. Его качественная оптика позволяет производить сканирование штрих кодов на расстоянии от 3 см до 1,2 м. Может устанавливаться в терминалы сбора данных Symbol Motorola различных моделей, а так же в карманные компьютеры или медицинское оборудование. Сканирующий модуль Symbol SE950 не имеет трущихся частей, а значит, практически не подвержен износу.

Сканирующий модуль Symbol SE1224 – это высокопроизводительное устройство работающее на алгоритмах с нечеткой логикой в терминалах сбора данных Symbol Motorola MC90 премиум класса. Отлично читает плохо напечатанные и низко контрастные штрих коды. Может сканировать коды даже на расстоянии в 1,5 метра.

Сканирующий модуль Symbol SE1223 – широкоугольный модуль обладающий углом захвата в более чем 50 градусов. Отлично подходит для работы с терминалами сбора данных Symbol Motorola в розничной торговле.

Сканирующий модуль Symbol SE1223LR. Сконструирован для чтения штрих кодов на больших расстояниях до 6 метров. Широкий температурный рабочий диапазон и стойкость к ударам позволяют устанавливать его в ТСД Symbol Motorola работающие в производственных помещениях с неблагоприятными условиями.

Сканирующий модуль Symbol SE1524ER. Создан специально для терминалов сбора данных Motorola читающих штрих коды и на коротких, и на длинных расстояниях. Высокая скорость чтения и новейшие логические технологии делают этот модуль одним из самых надежных и производительных.

Сканирующий модуль Symbol SE2223 – этот адаптивный модуль объединяет в себе возможности высокоскоростной работы (до 640 сканирований в секунду) и интеллектуально настроенный шаблон считывающий плохо напечатанные 1D и PDF штрих коды. Специальные режимы «прицеливания» делают процесс сканирования простым и интуитивно понятным.

Сканирующий модуль Symbol SE3223 – это высокоскоростной всенаправленный модуль обеспечивающий высокий уровень гибкости для работы с различными приложениями: терминалами сбора данных Symbol, киосками и банкоматами.

Сканирующий модуль Symbol SE4400 – один из самых миниатюрных модулей. Может не только считывать штрих коды, но и захватывать изображения. Оборудован специальным декодером управляющим камерой.

Сканирующий модуль Symbol SE6700 – может функционировать не только в терминалах сбора данных Symbol Motorola, но и в сканерах документов. Это позволяет покупать меньше устройств, а значит снизить эксплуатационные расходы.

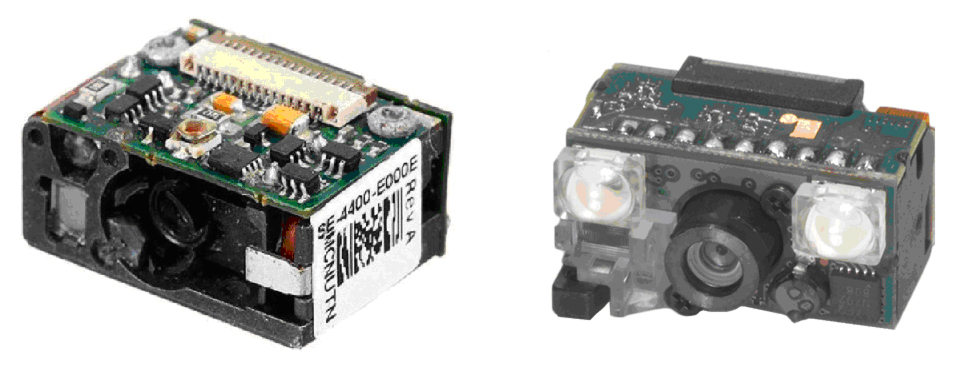

Сравнение сканирующих модулей Zebra SE4400 и SE4500

Сравнение сканирующих модулей Zebra SE4400 и SE4500
Основой любого Терминала Сбора Данных (ТСД) является сканирующий модуль, от которого напрямую зависит качество и скорость считывания штрих-кодов, а в целом и вся производительность персонала, работающего с ТСД. Фирма Zebra (ранее Symbol и Motorola) – один из крупнейших производителей сканирующих модулей, именно её две модели возьмём для сравнения — SE4400 и SE4500.
Модель SE4400 была выпущена в 2004 году, SE4500 на 4 года позже – в 2008. Несмотря на возраст, свою задачу они выполняют и по сей день. Посмотрим на их характеристики.

Ток потребления сканирующих модулей

Определяет время автономной работы ТСД. Соответственно, чем меньше этот параметр, тем лучше. Для SE4500 этот показатель в пике равен 250 мА, для SE4400 – 320 мА.

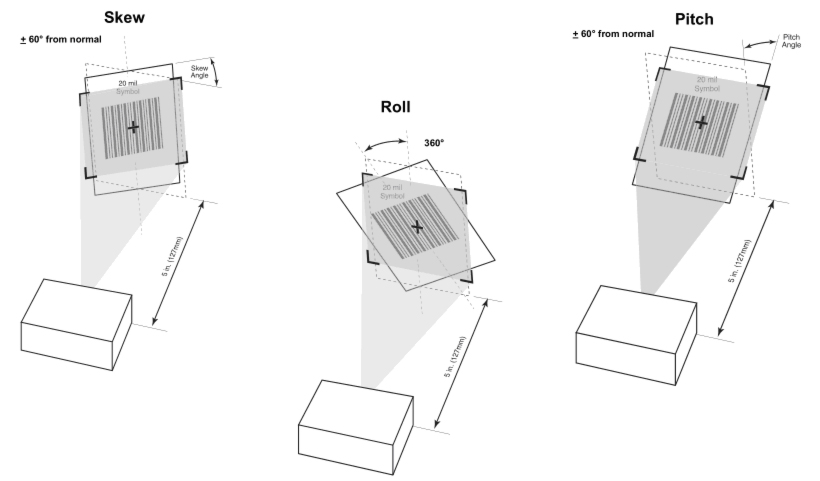

Углы считывания

Skew, Roll, Pitch. У данных моделей они примерно одинаковы и приведены в таблице ниже.
Сравнение сканирующих модулей Zebra SE4400 и SE4500

  SE4400 SE4500
Skew ±50° ±50°
Roll ±60° ±60°
Pitch 360° 360°

Минимальный размер считываемого элемента

Определяет минимальный размер линий и точек 1D/2D штрихкодов, которые может распознать сканирующий модуль. Версия SE4500-SR, как и SE4400 распознаёт 2D код PDF417 с разрешением от 6.7 mil (6.7 тысячных дюйма), 1D Code 39 – от 5 mil. Версия SE4500-HD имеет лучшие показатели, от 4 mil для PDF417 и от 3 mil для Code 39.

Разрешение сенсора

Для SE4400 – 640x480 пикселей при максимальной частоте сканирования 30 кадров в секунду. Для SE4500 – 752x480 при 60 кадрах в секунду. Оба модуля дают 8 битное изображение (градации серого).

Температурный диапазон

Позволяет использовать сканмодули в достаточно суровых условиях: от ?20°C до 55°C у SE4400 и от ?30°C до 55°C у SE4500.

Режимы фокуса сканирующих модулей

SE4400 и SE4500 имеют несколько режимов фокуса: Near и Far, от которых зависит дистанция распознавания штрих-кодов. Полное описание характеристик каждого из режимов занимает несколько страниц и не приведено в данной статье, ознакомиться с подробностями вы можете в документах «SE4400 Integration Guide» и «Symbol SE4500 Integration Guide», в разделе «Decode Zones».

В целом SE4500 достаточно сильно опережает своего предшественника, например, Code 39, напечатанный с разрешением 5 mil гарантированно читается в диапазоне 6,35 - 17,27 см, когда для SE4400 диапазон составляет 10 – 15 см.

Электрический интерфейс и протокол взаимодействия

Zebra SE4400

Для разработчика, использующего сканирующий модуль имеет значение электрический интерфейс и протокол взаимодействия, SE4400 в данном случае предстаёт не с самой лучшей стороны. Возможно, производитель очень спешил выпустить продукт, либо был ограничен в электрических компонентах. Управление ведётся по протоколу I2C, можно установить лишь два режима: Mode 1 – в котором большая часть настройки параметров автоматизирована, и Mode 3, где все настройки выполняются вручную. Установка происходит передачей определённой последовательности байт, на этом собственно всё и заканчивается. Производитель отсылает нас к спецификации микросхем, в которые мы непосредственно и пишем эти данные. Проблема в том, что сейчас найти эти спецификации практически невозможно. По крайней мере нам этого сделать не удалось.

Zebra SE4500. Типовые режимы работы

А вот для Zebra SE4500 производитель предоставляет отлично документированный список команд и примеры кода для типичных режимов работы. Некоторые из режимов представлены в таблице:

Normal Decode Mode
Level Trigger Mode Procedure Режим срабатывания по событию. SE4500 оптимизирует изображения для распознавания штрих-кодов и ожидает события для начала захвата изображения. Например, нажатие кнопки или курка. Как только главное устройство распознало штрих-код или кнопка была отпущена, SE4500 останавливает захват изображения и уходит в режим ожидания.
Picklist in Level Trigger Mode Procedure Режим, аналогичный Level Trigger Mode Procedure, только через заданное количество кадров, вместе с изображением захватывается и прицельный паттерн, что позволяет определить его положение.
Presentation Mode Procedure SE4500 входит в режим определения движения. Соответственно, как только было зафиксировано движение, происходит захват и распознавание штрих-кода, аналогичное режиму Level Trigger Mode Procedure. При этом сканирующий модуль включён постоянно.
Auto-AIM Mode Procedure В этом режиме SE4500 также ждёт определения движения. Но само распознавание начинается только после срабатывания триггера (нажатие кнопки или курка). В режим ожидания SE4500 также не уходит.
Picklist in Auto-AIM Mode Procedure Аналогично режиму Auto-AIM Mode Procedure с добавлением прицельного паттерна через заданное количество кадров.
Snapshot Mode
Level/Presentation/Auto-Aim Trigger Mode Procedure В данном режиме SE4500 захватывает один кадр по срабатыванию триггера и уходит в режим низкого потребления.
Video Mode
Level/Auto-Aim Trigger Mode Название режима в данном случае говорит само за себя, по срабатыванию события происходит непрерывный захват изображения (например, пока нажата кнопка).

Этими режимами, разумеется, дело не ограничивается, разработчик может комбинировать команды и совмещать различные операции. Это позволяет достичь наилучшей производительности и качества распознавания в любых задачах.
В целом SE4500 сделал большой шаг в сторону удобства встраивания и эксплуатации, попутно улучшив характеристики и предоставив отличную документацию по всем своим возможностям. С ней вы можете ознакомиться по ссылке – Zebra Symbol SE4500 Integration Guide.

Наша компания предоставляет услуги проектирования и производства устройств считывания штрихкода под задачи клиента.

Руководство интегратора сканирующего модуля Symbol Motorola SE950: SE950 Integration Guide
Руководство интегратора сканирующего модуля Symbol Motorola SE955: SE955 Integration Guide
Руководство интегратора сканирующего модуля Symbol Motorola SE1524: SE1524 Integration Guide
Руководство интегратора сканирующего модуля Symbol Motorola SE4400: SE4400 Integration Guide
Руководство интегратора сканирующего модуля Symbol Motorola SE4500: SE4500 Integration Guide
Руководство интегратора сканирующего модуля Symbol Motorola SE4710: SE4710 Integration Guide


Запросы направляйте по адресу: RAD_AutoID@advanauto.com
