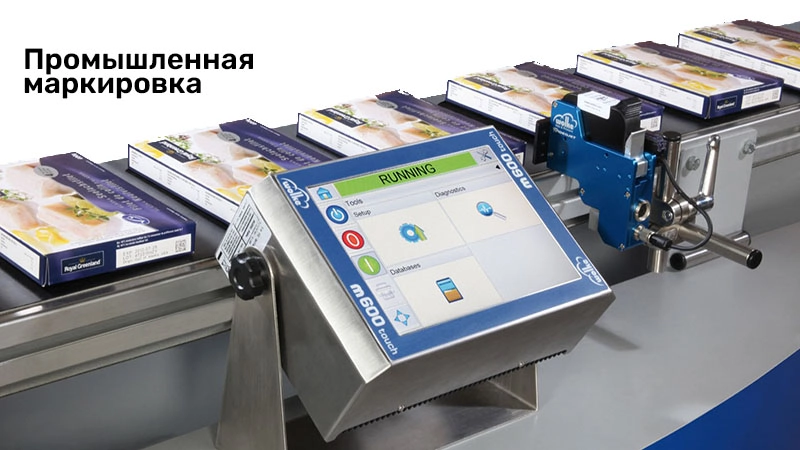

В промышленной струйной маркировке точность критична. Когда текст на упаковке получается наклонным, смещённым или с разными уровнями строк, это ухудшает читаемость, мешает сканированию и может привести к нарушению регламентов. Независимо от того, используете ли вы систему непрерывной струйной печати, термоструйной печати или каплеструйной печати по требованию (CIJ, TIJ DOD). В этой статье рассмотрены основные причины смещения текста и способы устранения проблемы.
Типичные симптомы
Символы наклонены в одну сторону
Некоторые строки печатаются выше или ниже других
Всё сообщение смещается или наклоняется при изменении скорости
Штрихкоды напечатаны ровно, но текст — нет
Основные причины и решения
1. Неправильный угол или высота печатающей головки
Причина: Головка не перпендикулярна поверхности продукта или изменяется высота по зоне печати
Решение:
- Используйте юстировочные шаблоны и инструменты, чтобы выставить угол в 90°
- Убедитесь, что продукт проходит под головкой на одинаковой высоте
- Установите головку на регулируемые кронштейны для точной настройки уровня
2. Вибрации конвейера или нестабильное движение продукта
Причина: Продукт наклоняется или вибрирует при транспортировке
Решение:
- Добавьте прижимные ленты сверху, направляющие сбоку или амортизаторы
- Используйте ролики-разделители для равномерного выравнивания
3. Неправильное крепление энкодера или датчика
Причина: Энкодер или датчик установлен под углом или на нестабильном валу
Решение:
- Убедитесь, что вал энкодера ровно прилегает к ленте конвейера
- Проверьте стабильность импульсов энкодера в режиме диагностики
- Расположите датчик точно в месте, где продукт пересекает одну и ту же точку
4. Ошибка в макете или компоновке
Причина: Текстовые поля не выровнены по одной строке или разбиты на отдельные фрагменты
Решение:
- Создайте макет заново с привязкой всех элементов к одной базовой линии
- Избегайте использования отдельных полей для каждого слова, если это не требуется
- Включите сетку или направляющие при редактировании макета
5. Неправильная задержка начала печати
Причина: Печать начинается слишком рано или поздно, вызывая смещение по продукту
Решение:
- Настройте параметры «задержка печати» и «окно печати» в меню
- Протестируйте печать на разных скоростях, чтобы подобрать оптимальные значения
Рекомендации
Переюстируйте головку после каждого перемещения оборудования.
Используйте образец с разметкой для визуальной оценки выравнивания.
Просматривайте макет на экране перед запуском.
Стабилизируйте движение по линии, чтобы исключить вибрации.
Часто задаваемые вопросы
Является ли наклон текста всегда признаком механической неисправности?
Не обязательно — это может быть вызвано ошибками в макете или неправильно заданной задержкой начала печати.
Почему проблема возникает только на высоких скоростях?
Высокая скорость усиливает влияние мелких отклонений и может влиять на траекторию капель, особенно в системах непрерывной струйной печати (CIJ).
Заключение
Смещение или наклон текста при струйной маркировке обычно связано с сочетанием механических, сигнальных и программных факторов. Проведение точной настройки и проверки поможет обеспечить чёткую, ровную и читаемую печать, соответствующую требованиям производства и контроля.
