Инструкция по использованию универсального отделителя этикеток

29.05

Вашему вниманию представляем универсальный и не дорогой отделитель этикеток.
Артикул на нашем сайте = 18909 (Внешний отделитель этикетки со смотчиком подложки)

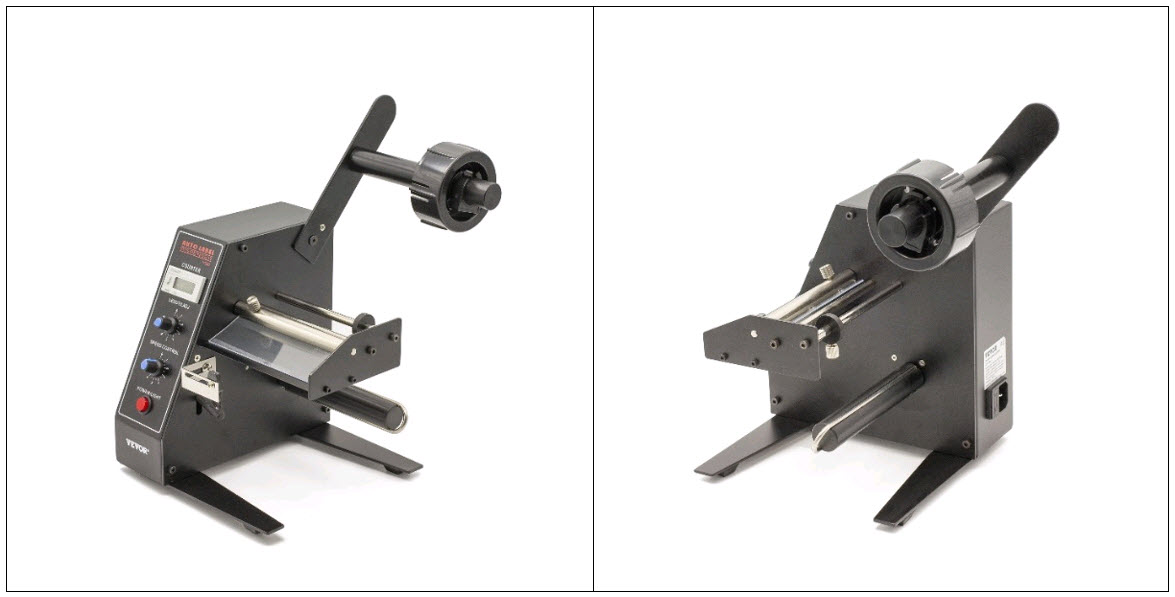

Отделитель собран в прочном металлическом корпусе.
В отделитель этикеток установлен мощный двигатель способный работать с тяжелыми рулонами этикеток до 25см в диаметре.
Отделитель имеет:
электронный счетчик этикеток с защитой от случайного сброса;
интуитивно понятный интерфейс;

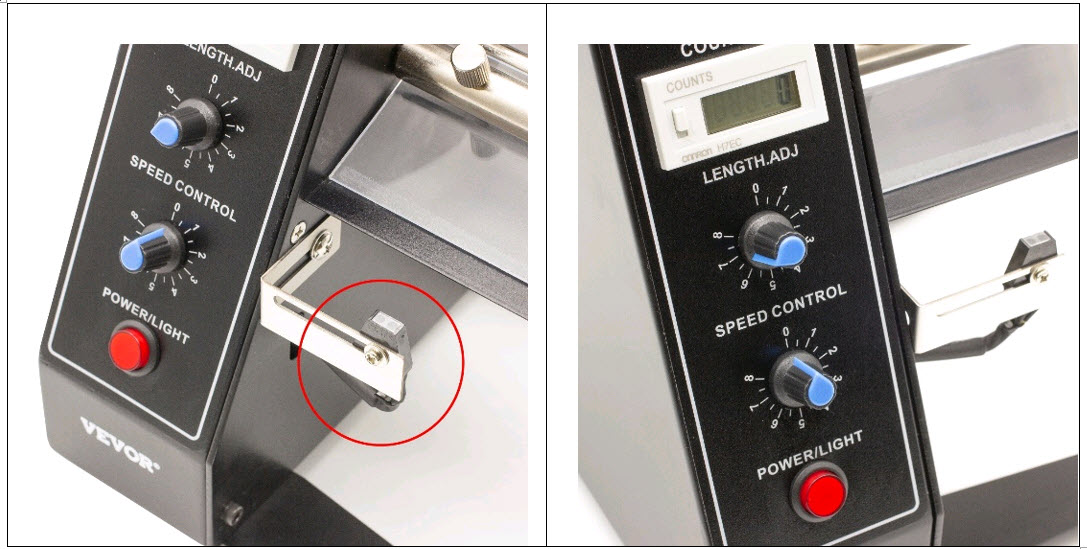

обслуживаемый, чувствительный сенсор.

29.051

В отделителе этикеток имеется съемный держатель рулона этикеток для подачи этикеток с рулона (без принтера).

Технические характеристики:
• Источник питания, В: 220;
• Длина этикетки, мм: 3-150;
• Ширина этикетки, мм: 4-140;
• Максимальный диаметр рулона с этикетками, мм: <250;
• Скорость, м/мин: 1-8

Инструкция по работе с отделителем этикеток.
Первый сценарий работы: с рулона.
Возьмите рулон с заранее отпечатанными этикетками.

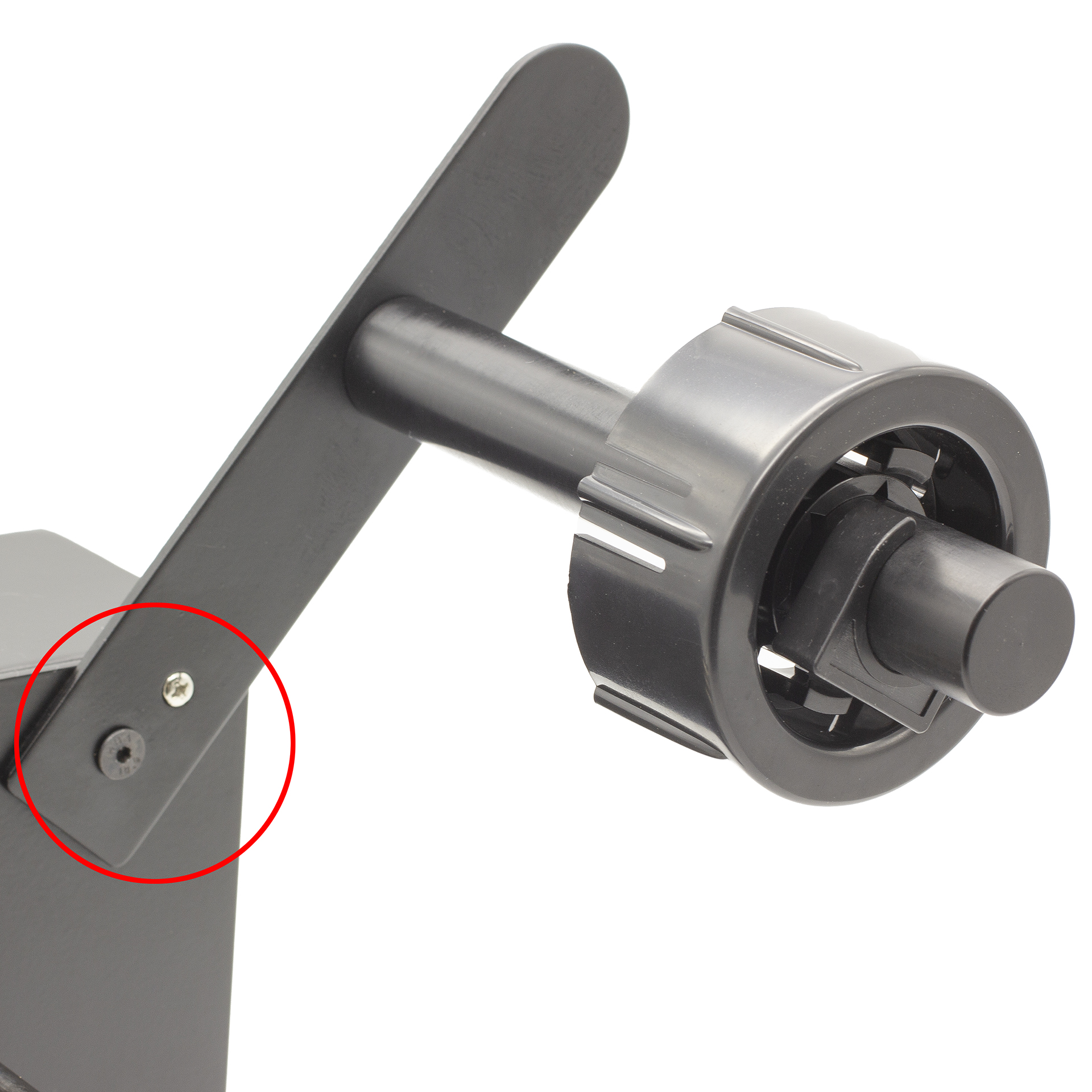

Установите держатель рулона этикеток зафиксируйте на корпусе отделителя с помощью винтов крепления:

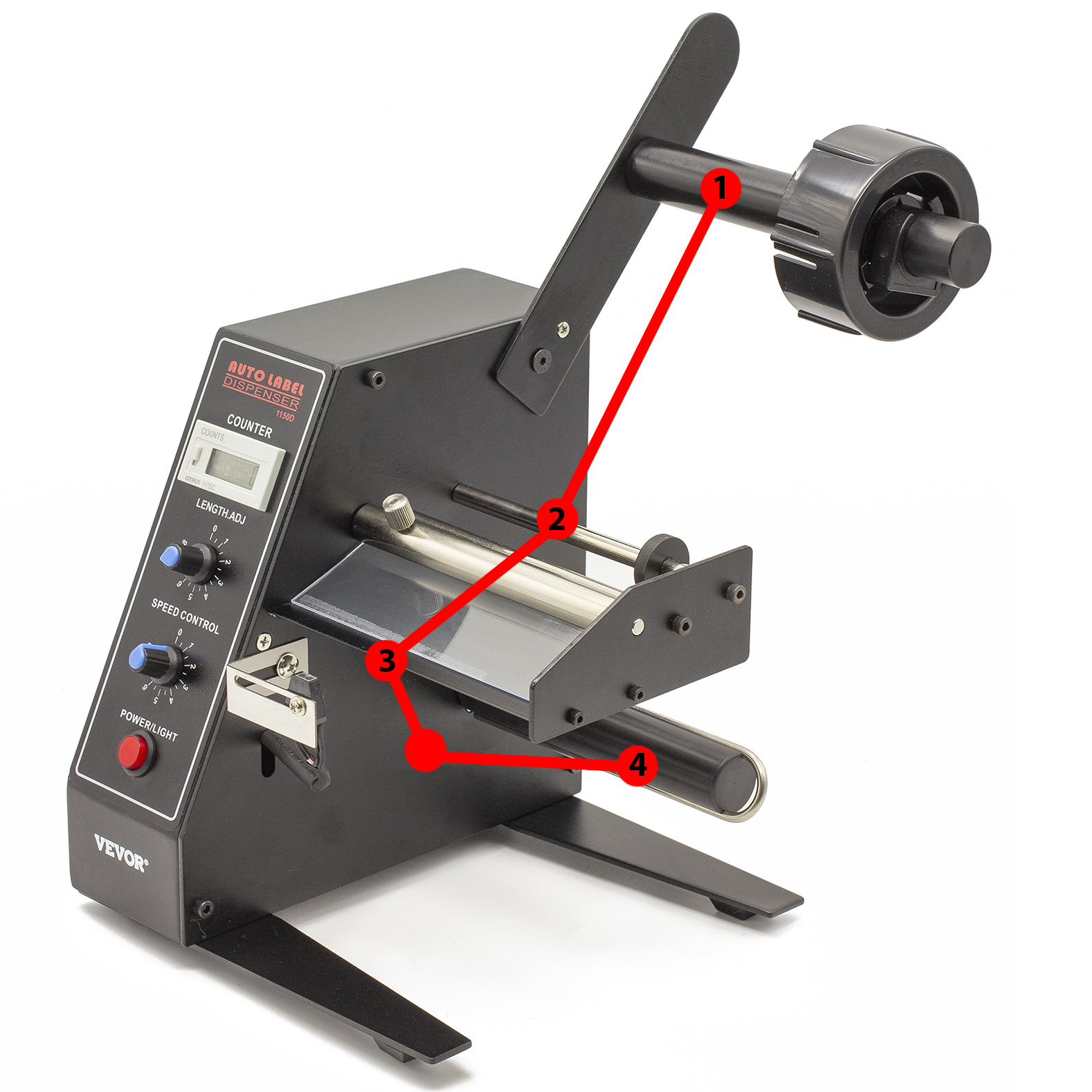

1) Наденьте рулон с этикетками на держатель, возьмите за этикетку так чтобы изображение на этикетке было сверху и проденьте ленту под металлическими направляющими через точки 2 и 3.
2) Проведите ленту вниз к точке 4 и намотайте её на барабан смотчика используя фиксатор в виде скобы:

IMG_7174(1)

3) Установите значение регулятора «speed control» на минимальные значения.

4) Установите значение регулятора «length adj» на минимальные значения.

5) Включите устройство используя кнопку «power light».

6) Отделитель начнет тянуть ленту и отделять этикетки от подложки.

7) С помощью регулятора «length adj» повышайте значение до тех пор, пока этикетка не начнет легко отделяться.

В данном устройстве используется чувствительный сенсор, избегайте ситуаций чрезмерного засвечивания сенсора, в противном случае устройство будет сматывать до тех пор, пока не исчезнет источник засветки.

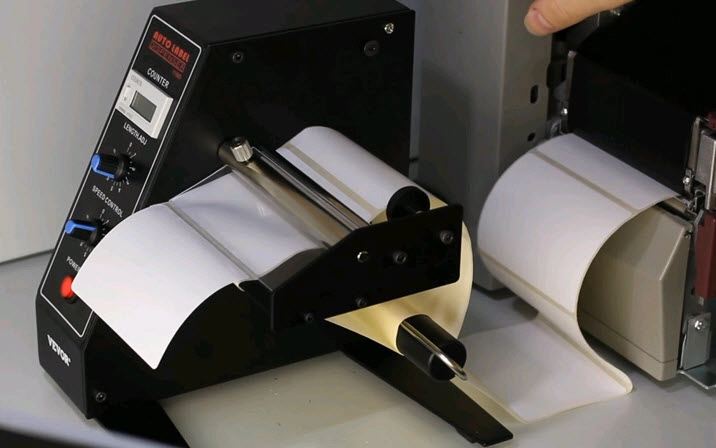

Второй сценарий работы: подача с принтера.
Вы можете использовать данный универсальный отделитель в паре с любым принтером печати этикеток.

Важно! Данный отделитель не позволит работать в синхронной связке с принтером (как заводской интегрированный).
Дело в том, что принтер при печати этикетки сначала немного прокручивает ленту в себя, а потом из себя. И данный отделитель не сможет подать ленту обратно в принтер.
Таким образом, для реализации второго сценария потребуется сначала отпечатать несколько этикеток и обеспечить их провисание перед входом в отделитель.
Для комфортной работы в этом сценарии, рекомендуем напечатать некоторое кол-во этикеток – после чего снимать их с отделителя, не забывая оставлять минимальный запас для провисания этикетки.

Для реализации данного сценария вам потребуется:
1) Снять держатель рулона этикеток
2) Выдать 5-10 этикеток с пустым содержанием из принтера
3) Продеть этикетку в отделитель согласно инструкции выше
4) Запустить отделитель
5) Настроить необходимую длину этикетки
6) Настроить требуемую скорость выдачи этикетки

Демонстрацию данного сценария вы можете посмотреть в ролике (Демонстрация работы универсального отделителя этикеток, артикул 00-00018909).
