База знаний · Печатающие головки
Печатающая головка — главный расходник принтеров этикеток, датеров и маркираторов: через неё проходит каждый сантиметр этикетки, поэтому изнашивается она первой. Разберём, как прочитать партномер, понять характеристики и подобрать замену, которая точно встанет.
Коротко
- Партномер ROHM и KYOCERA — это паспорт головки: из кода читаются длина головки и разрешение.
- KYOCERA KPW-112-8TBB4-SKW: 112 — длина 112 мм, 8 — 8 точек/мм, то есть 203 dpi.
- ROHM KD3004-DC72A: 30 — 300 dpi, 04 — длина 4 дюйма.
- Правило перевода: dpi = точек/мм × 25,4 — поэтому 8 → 203, 12 → 300, 24 → 600.
- Длина и разрешение — только первый фильтр. Дальше обязательно сверяют тип разъёма и распиновку: у внешне одинаковых коннекторов сигналы бывают разведены на разные пины.
- Номера Zebra, Markem-Imaje и других брендов принтеров — складские артикулы: характеристики из них не выводятся, нужна таблица соответствия.
- Прежде чем менять головку — выясните, из-за чего умерла прежняя. Чаще всего виноват риббон, грязь или пережим прижима, и новая головка уйдёт следом.
Клиенты каждый день спрашивают: «У меня вот такая головка, подберите замену». И почти всегда на самой головке или в её документах есть партномер — код вида KPW-112-8TBB4-SKW. Для большинства это набор символов. На самом деле это паспорт: у двух главных производителей термоголовок — ROHM и KYOCERA — код напрямую кодирует характеристики.
В каком оборудовании стоит печатающая головка
Термоголовка — не деталь одного типа принтеров. Один и тот же принцип (линейка нагревательных точек, прижатая к валу) работает в нескольких классах оборудования, и от класса зависит, какая головка вам нужна.
| Тип оборудования | Что печатает | Особенность головки |
|---|---|---|
| Настольные и промышленные принтеры этикеток | этикетки, штрихкоды, бирки | плоские (flat), 203/300/600 dpi |
| Мобильные принтеры | чеки, этикетки «в поле» | компактные, чаще 203 dpi |
| Карточные принтеры | пластиковые карты, пропуска | real-edge, серия KEE у KYOCERA |
| Датеры и термотрансферные маркираторы | дата, партия на упаковке | near-edge (угловой край), серия KCE |
| Каплеструйные маркираторы | маркировка на конвейере | принципиально другая — струйная, не термо |
| Принтеры браслетов, киоски, чековые | браслеты, чеки, талоны | плоские, малой ширины |
Если у вас термопринтер этикеток — вам в раздел печатающих головок термопринтеров. Если каплеструйный маркиратор — головки там устроены иначе, это отдельный раздел. Всего в каталоге головок более 2500 позиций.
Тип края головки не взаимозаменяем. Flat, near-edge и real-edge задаются серией. Near-edge головку нельзя поставить вместо плоской, даже если длина и разрешение совпали.
Партномер KYOCERA — по позициям

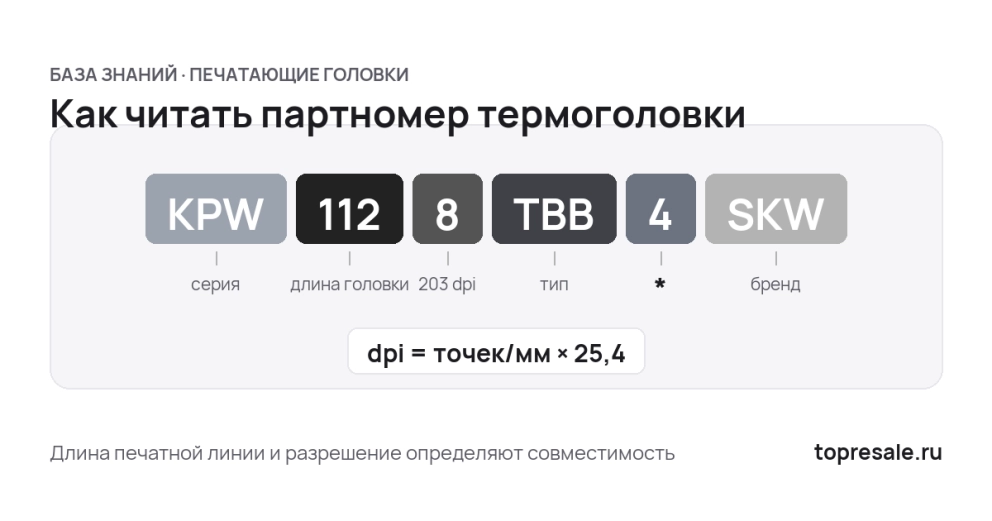

Возьмём реальный номер и разложим его на части:
Главное, что читается сразу: длина головки 112 мм и разрешение 203 dpi. Длина головки и ширина печати — разные величины: ширина печати сопоставима с длиной головки, но не равна ей, потому что по краям есть неактивные зоны. В каталогах и подборе ориентируются на длину головки. Разрешение всегда кодируется в точках на миллиметр, а dpi = точек/мм × 25,4. Поэтому 8 → 203 dpi, 12 → 300 dpi, 24 → 600 dpi — простое правило, работающее у всех производителей.
Одна буква решает, какой это принтер
Лучшая иллюстрация — две головки из нашего склада. Номера отличаются единственным последним символом:
Длина одинаковая, разрешение одинаковое, серия одинаковая. Отличается только последний блок — тот самый OEM-суффикс, который отвечает за адаптацию разъёма и шлейфа под конкретный принтер. И это уже другой принтер.
«Почти такой же номер» ≠ «подойдёт». В сериях KYOCERA и ROHM соседние номера могут отличаться единственным символом — а означать другую длину, другой разъём или другой принтер. Сверять нужно каждую позицию до последнего знака.
Партномер ROHM — второй язык
У ROHM своя, но столь же логичная схема. Пример KD3004-DC72A:
- KD — серия ROHM (структура нагревательного элемента).
- 30 — разрешение: 30 → 300 dpi (20 → 203, 60 → 600).
- 04 — длина в дюймах: 04 → 4″ (06 → 6″, 08 → 8″).
- DC72 — тип и вариант конструкции.
- A — ревизия. Буквы A/B/C/D — это версии одной и той же головки, они взаимозаменяемы.
Таблица соответствия: партномер → каким принтерам подходит
Ходовые головки и оборудование, в котором они стоят. Головки одного семейства физически взаимозаменяемы, поэтому одна позиция часто закрывает несколько моделей принтеров разных брендов.
| Партномер | Модели принтеров | dpi | |
|---|---|---|---|
| P1080383-001 P1080383-226 P1116110-009 | Zebra ZD420D/C/T, ZD421C/D/T, ZD620T, ZD621T | 203 | смотреть |
| LEA55080 | TSC DA200, ME240, TA200/210, TDP-244, TTP-244, TC200/210; GoDEX EZ-1000, EZ-1105, DT-4 | 203 | смотреть |
| P1080383-415 | Zebra ZD420D, ZD620D, ZD621D | 203 | смотреть |
| P1083320-011 P1085888 | Zebra ZT610, ZT610R | 300 | смотреть |
| P1112357 P1112750-010 | Zebra ZE511-4, ZE511 RH/LH | 300 | смотреть |
| P1031365-001 | Zebra QLn320, ZQ620 | 203 | смотреть |
| P1031365-070 P1064085-001 | Zebra QLn220, ZQ610 | 203 | смотреть |
| P1037974-010 | Zebra ZT200, ZT210, ZT220, ZT230 | 203 | смотреть |
| KD2004-DC72A 338216 | Markem-Imaje 2000 | 203 | смотреть |
| KD2004-DC92A | TSC TTP-248M; весы Dibal LS3000; CAB A3 Typ 4203, M4, A4.3+; Carl Valentin Pica II, VARIO III | 203 | смотреть |
| KF3006-GM41 | Carl Valentin SPECTRA 162/12, SPX I+II; Domino M230i T6; Mectec D60, TT150; Markem-Imaje 2200 6″ | 300 | смотреть |
| KPA-106-12TAF5-AVL A4431 · A6549 | Avery Dennison AP4.4, AP5.4, XLP 504 | 300 | смотреть |
| KCE-107-12MPT2-AV 98969 · A0978 | Avery Novexx 64-04, TTX674, ALX924, ALX720/734, Puma+, TTX450, Chess 4; Carl Valentin SPECTRA II | 300 | смотреть |
| KPW-106-12TBH5-VA 5954072 | CAB Hermes A5L; Carl Valentin COMPA II 106/12, SPECTRA II 106/12 | 300 | смотреть |
| KPW-112-8TBB4-SKS R29797000 | Sato CL4Nx, CL4Nx plus | 203 | смотреть |
| KPW-112-8TBB4-SKW R10100000 | Sato GL408e | 203 | смотреть |
Не нашли свой номер — введите его в поиск по каталогу или пришлите нам: определим головку и подберём замену.
Два типа номеров: которые читаются и которые нет
Описательные
ROHM и KYOCERA. Код сам рассказывает о головке: длина, разрешение, серия. По номеру можно понять характеристики и найти замену.
Реестровые
Zebra, Markem-Imaje и другие бренды принтеров. Их номера (например P1053360-018) — просто складские артикулы. Характеристики из них не вывести, нужна таблица соответствия.
Именно поэтому один и тот же физический элемент ROHM или KYOCERA продаётся под множеством «фирменных» номеров разных производителей принтеров — а внутри это одна головка.
Если у вас реестровый номер — не пытайтесь вычислить характеристики из кода, их там нет. Пришлите номер: у нас есть таблицы соответствия по Markem-Imaje, Videojet, Datamax, Domino — определим физическую головку и подберём аналог.
Оригинал и совместимые
OEM Оригинал
Головка «родного» производителя кристалла — ROHM, KYOCERA. Эталонное качество и ресурс.
Compatible Совместимая
Качественный аналог. Часто перекрывает больше моделей принтеров, чем оригинал — при том же разрешении и длине.
Оригинал и совместимая взаимозаменяемы, когда совпадают длина головки, разрешение, а также тип разъёма и распиновка. Первые два параметра отсеивают заведомо неподходящее, но окончательно решает разъём: у внешне одинаковых коннекторов сигналы могут быть разведены на разные пины. Именно поэтому одна складская позиция закрывает десяток «разных» номеров — но только внутри одной группы совместимости.
На практике это выглядит так. Для Zebra ZD420D/ZD620D/ZD621D один и тот же партномер P1080383-415 существует в двух исполнениях — оригинальном и в виде совместимого аналога. Обе головки одинаковой длины и разрешения, обе встают в те же принтеры; разница — в цене и ресурсе.
Что выбрать. Если принтер работает в три смены и простой стоит дорого — берите оригинал, его ресурс предсказуем. Если принтер печатает десятки этикеток в день или это резервная машина — качественный аналог решает ту же задачу дешевле. Мы поставляем и оригинальные головки, и аналоги, в том числе под собственным брендом UnaProf, — с проверкой по даташиту перед отгрузкой.
Разъём и распиновка — то, на чём ошибаются чаще всего
Проверяйте перед покупкой: длину головки, разрешение (dpi), тип разъёма и распиновку. Совпадения длины и dpi недостаточно: при другой разводке пинов головка не запустится или выйдет из строя — и это не гарантийный случай.
Отдельная частая история — виновата не головка, а шлейф. Если печать пропадает то в одном месте, то в другом, или сбоит при закрытии крышки — сначала стоит проверить шлейф: он стоит в разы дешевле головки. У нас есть шлейфы и гибкие кабели, а для снятых с производства моделей мы изготавливаем шлейфы на заказ — часто это единственный способ оживить старый принтер.
Сомневаетесь — пришлите номер или фото, сверим по даташиту до оплаты.
Менять головку или пора менять принтер?
Вопрос, который клиенты задают чаще всего, узнав цену головки. Честный ответ: головка — не всегда лучшее вложение.
Меняем головку
Принтер моложе 4–5 лет, механика в порядке, вал и прижим не выработаны. Это первая замена головки на аппарате. Модель актуальна, расходники доступны. Стоимость головки заметно ниже цены сопоставимого принтера.
Думаем о замене принтера
Головка меняется второй-третий раз, а ресурс каждой всё короче — обычно изношен вал или разбит прижим, и новая головка сядет так же. Модель снята с производства, головки и шлейфы дефицитны. Нужно больше разрешение или скорость.
Отдельный случай — когда цена головки подобралась к цене принтера. Для промышленных моделей головка это одна из самых дорогих позиций в ремонте, и за сопоставимые деньги можно взять аппарат целиком — с новой головкой и ресурсом всей механики. Восстановленные принтеры проходят проверку и продаются с гарантией 12 месяцев. Сравните обе цифры перед решением: каталог головок и каталог принтеров; актуальные скидки — в разделе распродажи.
Не хотите разбираться сами — наш сервис сделает диагностику с развёрнутым актом и сметой до начала работ и скажет, что выгоднее. Средний срок ремонта 2–3 рабочих дня, гарантия на работы 6 месяцев.
Почему головки выходят из строя раньше срока
Ресурс головки конечен и измеряется километрами протянутого материала. Но до паспортного ресурса головки доживают редко — и почти всегда по одной из пяти причин:
- Риббон уже этикетки. Если лента не перекрывает всю ширину этикетки, края головки трутся о бумагу напрямую, без смазки. Изнашиваются крайние точки — появляются постоянные белые полосы по краям.
- Дешёвый или неподходящий риббон. Абразивная основа и неверный тип (wax / wax-resin / resin) под материал этикетки съедают глазурь головки в разы быстрее.
- Грязь и клей. Налипший клей и бумажная пыль работают как наждак и вызывают локальный перегрев точек.
- Избыточный прижим и температура. «Стало бледно — прибавим температуру» — самый быстрый способ убить головку. Сначала проверяют материал и риббон, а не крутят нагрев.
- Статика. Пробой выбивает точки безвозвратно, обычно группами.
Что с этим делать. Подбирать риббон под материал этикетки и следить, чтобы он был не уже её. Чистить головку специальными средствами при каждой смене рулона — минута работы, которая продлевает жизнь головки в разы. Не использовать спирт «какой нашёлся» и твёрдые предметы для снятия клея.
Если прежняя головка не доходила до года — назовите нам материал этикетки и марку риббона при заказе. Подберём пару «этикетка + лента», при которой новая головка отработает свой ресурс.
Частые вопросы
Как узнать, какая печатающая головка стоит в принтере?
Маркировка нанесена на корпус головки или её шлейф — там указан партномер производителя. Если маркировка стёрлась, головку определяют по модели принтера и по фотографии узла.
Что означают цифры в партномере KYOCERA?
Первое число после серии — длина головки в миллиметрах, следующее — плотность в точках на миллиметр. В KPW-112-8TBB4-SKW это 112 мм и 8 точек/мм, то есть 203 dpi.
Как перевести точки на миллиметр в dpi?
Умножить на 25,4. Получается ряд: 6 точек/мм = 152 dpi (в каталогах «150»), 8 = 203 dpi, 12 = 305 dpi («300»), 24 = 610 dpi («600»).
Подойдёт ли совместимая головка вместо оригинальной?
Качественный аналог работает как оригинал, но совпасть должны не только длина головки и разрешение. Обязательно сверяют тип разъёма и распиновку: у внешне одинаковых коннекторов сигналы бывают разведены на разные пины — такая головка не запустится либо выйдет из строя. Поэтому замену подбирают по полному набору параметров, а не по двум.
Сколько служит печатающая головка?
Ресурс измеряется километрами протянутого материала и зависит от режима: разрешения, температуры, прижима, качества риббона и этикетки. При правильно подобранной паре «этикетка + лента» и регулярной чистке головка отрабатывает паспортный ресурс; при абразивном материале или слишком узком риббоне — в разы меньше.
Можно ли заменить головку самостоятельно?
На большинстве настольных моделей головка меняется без спецоборудования за 10–15 минут: снять прижим, отсоединить шлейф, поставить новую. На промышленных аппаратах после замены требуется настройка прижима и температуры, иначе новая головка сядет быстро. Если аппарат критичен для производства — надёжнее через сервис.
Что дешевле — заменить головку или купить принтер?
Считать нужно по конкретной модели: для настольных принтеров головка почти всегда дешевле аппарата, для промышленных и снятых с производства цена головки может подойти к цене восстановленного принтера с гарантией 12 месяцев. Если головка меняется уже не в первый раз — вероятно, изношена механика, и замена аппарата выгоднее. Пришлите модель — посчитаем оба варианта.
Ищете печатающую головку?
Если партномер стёрся или его не найти — сфотографируйте головку, шильдик и сам принтер: по фотографиям модель определяется без номера. Фото можно приложить прямо в форме подбора, там же сверим разъём и распиновку.
Не получается определить головку?
Пришлите нам партномер или фотографию головки, шильдика или самого принтера — подберём точную замену из наличия, предложим совместимые варианты и подскажем, что выгоднее: головка, ремонт или замена аппарата.
Подобрать головкуПолная техническая расшифровка
Для инженеров и специалистов по обслуживанию. Составлено по официальным каталогам ROHM (Selection Guide 2024, «Part No. Configuration») и Kyocera («Thermal Printhead Part Numbering System»).
ROHM · серии KD / KF
| Позиция | Значение |
|---|---|
| D / F | Структура нагревателя: D — тонкоплёночная (thin-film), F — толстоплёночная (thick-film). Побуквенную таблицу ROHM официально не публикует. |
| 2 цифры | Разрешение, dpi: 10=100, 15=150, 18=180, 20=203, 30=300, 36=360, 60=600. |
| 2 цифры | Длина головки в целых дюймах: 01…10 (04=4″, 06=6″, 08=8″). Задаёт класс ширины печати. |
| Option (2 буквы) | DC / GM / GL / GH / CF / GC… — форма глазури + тип разъёма + радиатор. Побуквенная расшифровка вендором закрыта. |
| Discrimination № | 2 цифры — идентификатор конкретного варианта. |
| Ревизия | Буква A/B/C… — версия конструкции. Номинал сопротивления (Ω) кодируется в спецификации, а не в букве. |
KYOCERA · серии KPW / KCE / KMT / KEE
| Позиция | Значение |
|---|---|
| Серия | KPW — плоская для этикеток; KCE — near-edge (угловой край) для термотрансферных датеров; KMT — плоская для Zebra; KEE — real-edge для ID-карт. Тип края задаёт именно серия, а не буквы кода. |
| Число (мм) | Длина головки в мм: напр. 53, 104, 108, 112, 128. Ширина печати сопоставима с этим размером, но не равна ему. |
| Точек/мм | Плотность: 6=150, 8=203, 12=300/305, 24=600 dpi (dpi = точек/мм × 25,4). |
| Глазурь (1 буква) | Форма глазури: G=Flat (плоская), P=Partial (частичная), T=Thin (тонкая), W=Double partial, B=Full, S=Super fine. Префикс M (в MTA/MPD) в старой конвенции = индикатор CMOS-микросхемы. |
| Драйверная ИС (2 буквы) | Тип интегральной схемы драйвера головки. Пары букв (BB, BH, AR, AN, TA, PD…) — внутренний код микросхемы Kyocera; соответствие конкретным моделям ИС производитель не раскрывает. |
| Цифра | Служебная позиция кода. В документации Kyocera трактуется как число входов данных, однако однозначного соответствия наблюдаемым исполнениям головок мы не подтвердили. Значение сверяем по даташиту конкретной модели, а не выводим из кода. |
| OEM-суффикс | DMX=Datamax, MKM=Markem-Imaje, VJTN=Videojet, ULT=Magicard, ZB=Zebra, SKW/SKB/SKK/SKS=варианты Sato, BZR=Bizerba, CAB=cab, MM1=Monarch/Meto, PRT=iDPRT, IER=IER, ST*=стандарт Kyocera. |
Примеры 3-буквенных кодов: TBB = Thin-глазурь + ИС «BB»; TBH = Thin + «BH»; PAR = Partial + «AR»; GAN = Flat + «AN»; MTA = CMOS-ИС + «TA»; MPD = CMOS-ИС + «PD».
Разрешение и плотность
dpi = точек/мм × 25,4 — это определение единицы, а не отраслевая условность. Соответствия: 6 точек/мм = 152,4 («150»); 8 = 203,2 («203»); 12 = 304,8 («300»); 24 = 609,6 («600»). Производители указывают либо круглое значение точек/мм (6/8/12/24), либо точное дробное (5,9 / 8 / 11,8 / 23,6) — это один и тот же ряд.
Два класса номеров
Описательные (ROHM, KYOCERA) — код кодирует характеристики, читается правилами выше. Реестровые (Zebra P1…, Markem-Imaje ENM…/338…) — складские артикулы производителей принтеров; характеристики выводятся только через таблицу соответствия.
Источники: ROHM Co., Ltd. — Thermal Printheads Selection Guide 2024 (раздел «Part No. Configuration»); KYOCERA — Thermal Printhead Part Numbering System (kctph201801). Материал подготовлен техническими специалистами АДВАНТРЕЙД.
