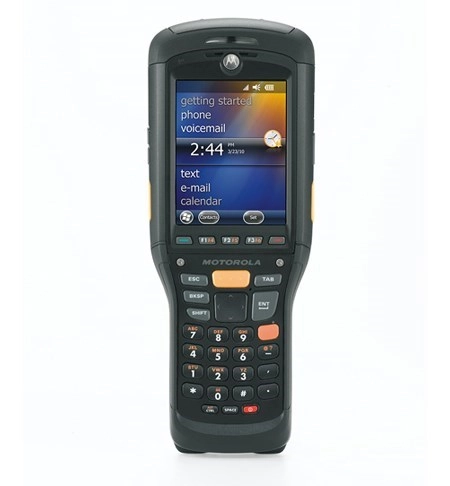

Подключение Zebra MC9590 с Windows Embedded Handheld (ранее Windows Mobile) и беспроводного сканера штрих-кода Zebra (Motorola) RS507 через Bluetooth

27.12.2018 14:36
Поделиться:
Подключение Zebra MC9590 с Windows Embedded Handheld (ранее Windows Mobile) и беспроводного сканера штрих-кода Zebra (Motorola) RS507 через Bluetooth

1. Для начала нужно выполнить сброс настроек (clean boot) сканера

1.1. Извлеките аккумулятор или отсоедините блок питания.
1.2. Нажмите и удерживайте клавишу Restore.
1.3. Не отпуская клавишу Restore вставьте аккумулятор или подключите блок питания к сканеру.
1.4. Продолжайте нажимать и удерживать клавишу Restore в течение примерно пяти секунд, пока не услышите прерывистый звук и не загорятся зеленые светодиоды.
1.5. Теперь сканер штрихкода Zebra (Motorola) RS507 сброшен к заводской конфигурации.

2. Настройка Bluetooth на терминале сбора данных Zebra MC9590

2.1. Выполните: Start > BTScannerCtlPanel > Enable check box. (Пуск > BTScannerCtlPanel > флажок Разрешить)
2.2. Выберите COM-порт. Например, COM9. Затем выберите “Сохранить и выйти”.
2.3. Выполните: Start > BT Information > Generate Local BD Address Barcode (Пуск > BT Information > создать локальный штрих-код с BD адресом)
2.4. Отсканируйте сгенеренный штри-код сканером Zebra RS507
2.5. Если будет предложено добавить RS507 в список устройств, выберите Да.
2.6. Введите пароль. Пароль по умолчанию: 12345 затем выберите Далее.
2.7. Нажмите OK, чтобы закрыть экран с адресом BT.
2.8. Нажмите OK, чтобы закрыть информацию BT Information.

3. Настройка DataWedge на терминале сбора данных Zebra MC9590

3.1. Запустите DataWedge на MC9590.
3.2. В главном меню DataWedge дважды нажмите кнопку Running. Затем Basic Config.
3.3. Выберите: Option 1 – Scanner Input (Вариант 1— Ввод со сканера).
3.4. Выберите Bluetooth SSI Scanner Driver (драйвер сканера Bluetooth SSI)
3.5. Выберите Enabled, поставив галочку рядом, затем нажмите Home в правом верхнем углу.
3.6. Выберите Exit (option 0), затем OK для подтверждения.
3.7. Нажмите на Running для переключения в Yes.
3.8. На этом этапе DataWedge должен показать статус Ready.
3.9. Нажмите OK, чтобы закрыть DataWedge.
3.10. Если все сделано верно сканер Zebra RS507 подключен и сопряжен.


Теперь вы можете проверить сканирование штрихкодов с помощью DataWedge
