Штрих код EAN14 – структура, чтение. Настройка сканера штрих-кода (терминала сбора данных)

Предыстория

TOPRESALE.RU выполнила поставку терминалов сбора данных MC9190 Lorax. Затем клиент обратился с проблемой — невозможность прочтения штрих-кода EAN-14. Ниже приведено решение данной задачи.

Области применения

EAN-14 предназначен для маркировки крупногабаритной транспортной упаковки.
Данный код не наносится на единичную товарную упаковку, а создан для:

однородных потребительских товаров;
набора из нескольких товаров, сгруппированных для отправки одному клиенту;
товаров в различной упаковке;
упаковки из картона (поддоне).

Структура

EAN-14 — штрих-код, основанный на 14-значной цифровой последовательности.
EAN-14, представленный в виде EAN128, включает:
1. Идентификатор приложения (AI);
2. Тип упаковки;
3. Обозначение страны;
4. Код изготовителя;
5. Артикул товара;
6. Контрольную цифру.

AI помещается перед полем и указывает на тип и длину данных. Это может быть масса в килограммах, длина в метрах и т.д. Поля 3-5 составляют 12 символов EAN13, поля 2-6 — собственно контейнерный код EAN14.
Вид тары обозначается цифрами:
0 — картонная коробка;
1 — паллет (поддон);
2 — контейнер;
3 — не определено;
4 — код для внутреннего использования;
5, 6, 7, 8 — зарезервировано;
9 — разновесная продукция.

ITF-14 не содержит идентификатора, его структура такова:

тип упаковки;
12-значный код продукта EAN13;
контрольный символ.

Таким образом, при создании EAN-14 онлайн, в его состав практически полностью включается код EAN-13. Генератор автоматически рассчитывает контрольную цифру из предыдущих 13-ти.

Чтение кода сканером (терминалом сбора данных)

Для работы с кодом EAN-14 требуется активация опции Interleaved 2 of 5 далее (I2OF5). В инструкциях данная опция может называться ITF-14. В большинстве сканеров и ТСД по умолчанию данная опция отключена, но почти все сканеры штрих-кода и ТСД способны его считывать. Если вам необходимо работать с кодом EAN-14 — активируйте опцию I2OF5 и (желательно) укажите длину в ШК равную 14 символам. Иначе штрих-код может считываться частично.
Перейдем к активации необходимых настроек!

Настройка сканеров штрих-кода

Для настройки требуется скачать User`s Guide соответствующий вашей модели сканера. Найдите в руководстве управляющий штрих-код ITF-14и отсканируйте его.

Настройка терминала сбора данных

Далее приведена последовательность настроек для Datawedge версии 3.3 и выше.
Примечание. Программа Datawedge устанавливается на ТСД.
Datawedge можно бесплатно загрузить на сайте Zebra

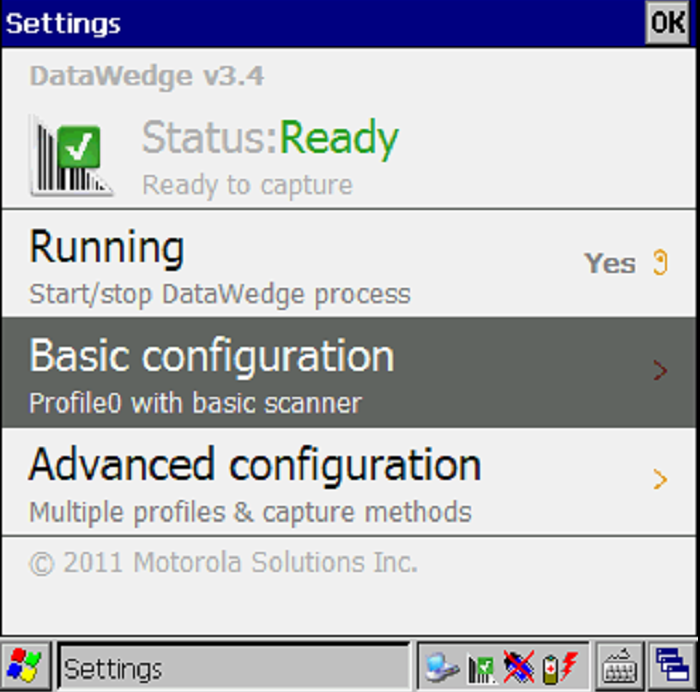

1. Выберите пункт Basic configuration

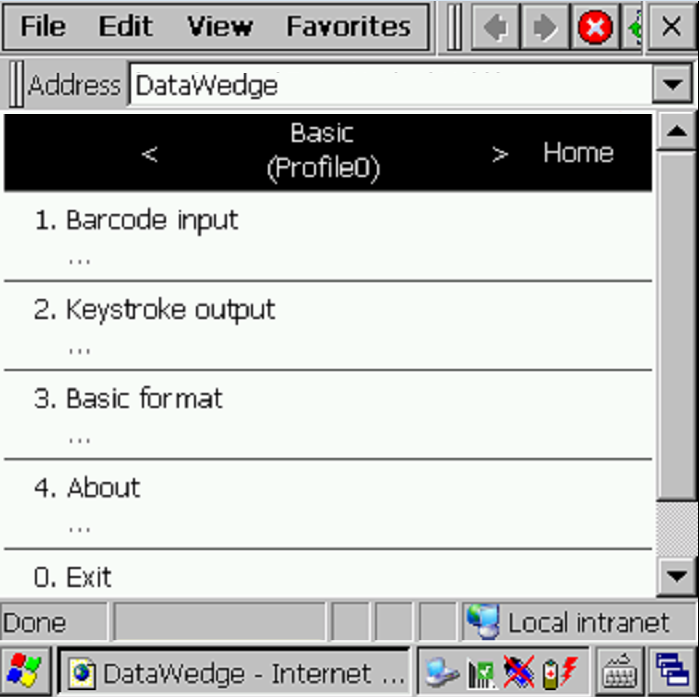

2. Затем Barcode input

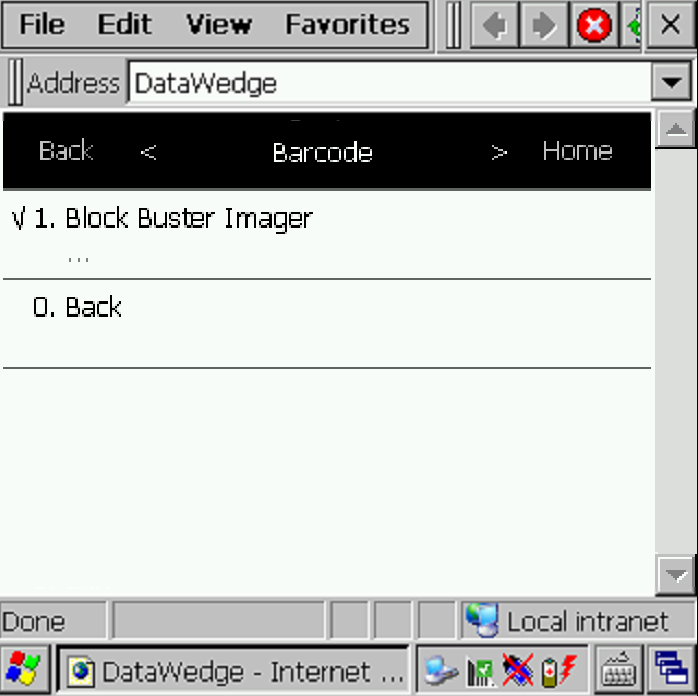

3. Block Buster Imager

(в вашем случае может быть другой драйвер скан-модуля)

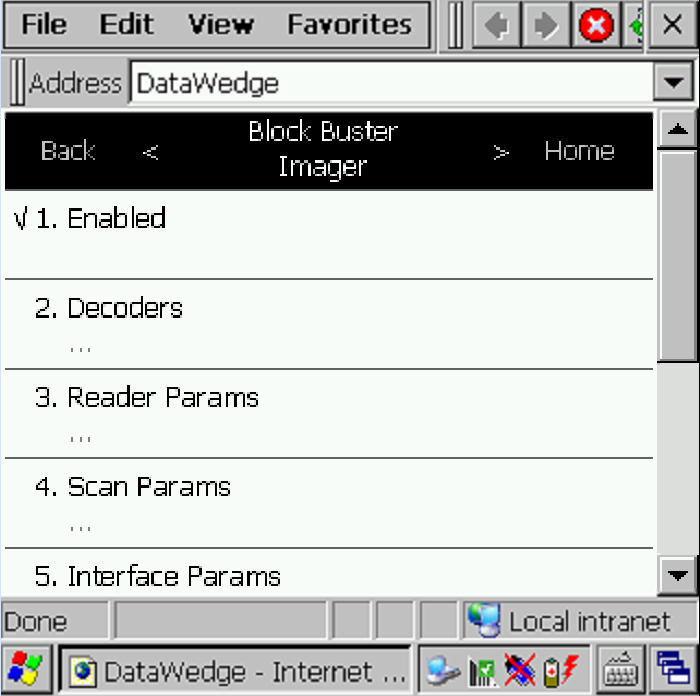

4. Decoders

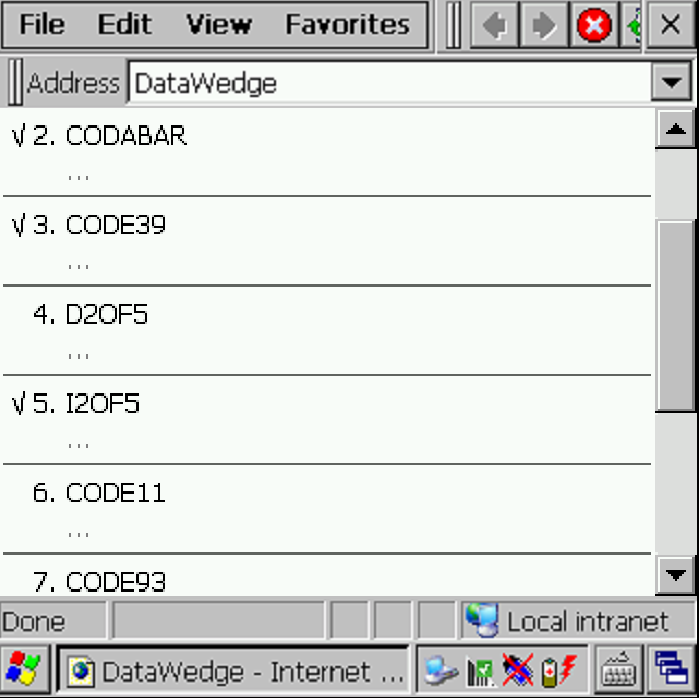

5. В списке кодировок находим нужный нам пункт I2OF5
(в данном случае он находится на странице №2)

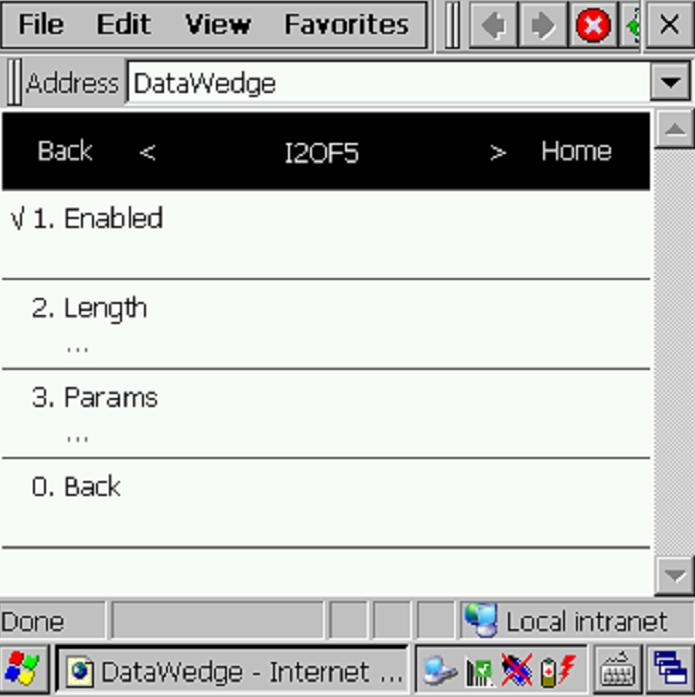

6. Поставьте галочку Enabled, далее нажмите Home, в результате чего произойдет сохранение внесенных изменений.

Проведите тест сканирования EAN14!
