Виртуальные контроллеры – эффективное решение по доступной цене

Функциональность виртуального контроллера работающего на точке доступа, является экономически эффективным решением уровня полноценного предприятия, при этом не требующим использования
отдельного контроллера для развертываний на одной площадке (одно или несколько зданий, подключенных в одном домене уровня 2).
До версии 5.9.1 WiNG функциональность виртуального контроллера была ограничена управлением только точками доступа с аналогичной версией прошивки, тогда как версия WiNG 5.9.1 предоставляет возможность управления разнородными точками доступа, чтобы разрешить пользователю использовать смешанную среду из точек доступа управляемую одним-общим виртуальным контроллером.
WiNG 5.9 добавлена поддержка функции «Dynamic Virtual Controller» - при выходе из строя одного контроллера другая точка доступа будет моментально назначена новым контроллером обеспечивая
безотказность и высокую надежность такого рода построения сетей и динамический IP-адрес управления контроллером что обеспечивает высокую доступность для такого рода развертываний.
Автоматическая отказоустойчивость сети при сбое в работе виртуального контроллера основана на алгоритме «RF Domain Manager», где главной точкой доступа будет самая мощная модель
Если существует несколько точек доступа одинаковой модели, точка с самым низким показателем MiNT ID разорвет связь, разберем на примере:

MiNT - протокол разработанный extreme networks для управления WiNG устройствами.

Наша компания продаёт сетевое оборудование Extreme Networks, у нас всегда есть в наличии точки доступа и контроллеры.
При необходимости мы оказываем квалифицированную помощь по настройке и подключению сетевого оборудования.

  • Если в настройках выбрано - no rf-domain-manager capable (не участвует в выборах) то устройства настроенные как не поддерживающие rf-domain-manager, будут исключены из процесса выборов RFDM.
  • Определяемый пользователем приоритет RFDM (1-255) назначается каждому устройству WING. Если выставлен приоритет 255 – статус сразу будет master rf-domain manager.
  • Самое производительное устройство будет rf-domain manager, если в сети несколько одинаковых по производительности устройств — то с меньшим MINT ID выиграет выборы (пример NX 5500 -> AP 7532 -> AP 6521 и т. д.).
  • Устройство которое подключено по проводной связи имеет приоритет над устройством которое подключено по MESH сети (точки можно расставить по территории и только 1 из них будет подключена по сети а остальные через беспроводную сеть по технологии «MeshConnex»).
  • Если у устройства есть ipv4 адрес то такое устройство с адресом имеет приоритет перед устройством без адреса.

Преимущества построения такой сети

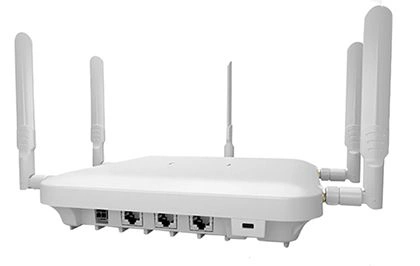

virtual_controller-1

  • До 64 точек доступа управляемых одним виртуальным контроллером
  • Для подключения точек доступа не требуется никаких лицензий.
  • Функция "Dynamic Virtual Controller" обеспечивающая высокую надежность
  • Динамическое управление IP виртуального контроллера
  • Управление разнородными точками доступа
  • Одна точка доступа автоматически выбирается в качестве виртуального контроллера
  • Остальные точки доступа становятся под его управление
  • Сеть управляется через виртуальный контроллер

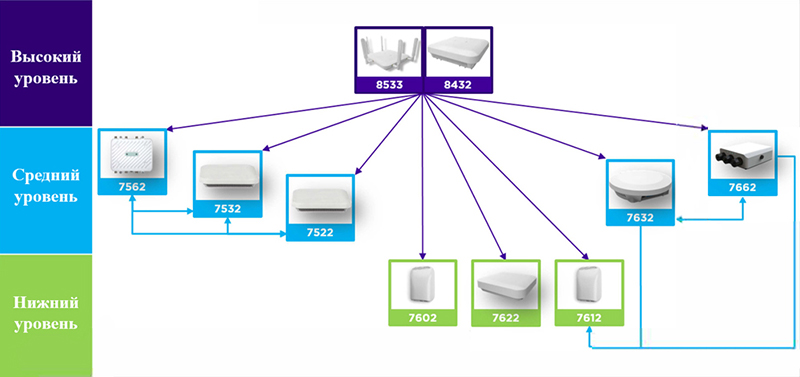

virtual_controller-2

Иерархичность точек доступа

RF Domain Manager – алгоритм при котором в случае сбоя и выхода из строя главенствующей точки доступа выступающего в роли виртуального контроллера, ее полномочия возьмет на себя точка доступа нижестоящая по уровню мощности благодаря «Dynamic VC management IP address».

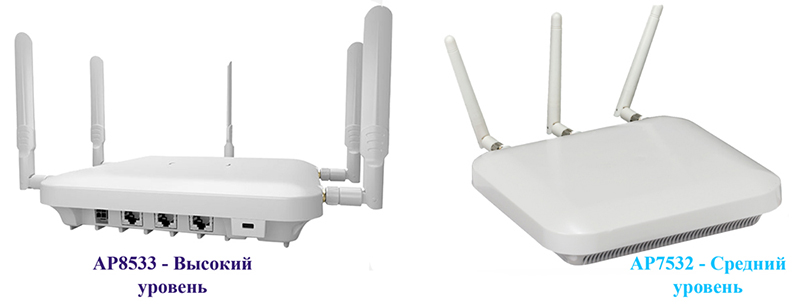

Например: AP8533 выигрывает по мощности у AP7532.
Таким образом в случае выхода из строя AP8533, полномочия виртуального контроллера на себя возьмёт AP7532

Иерархия виртуальных контроллеров:

  • AP 7662/7632 может принять AP 7662/7632/7612.
  • AP 8533/8432 может принять AP 8533/8432/7562/7532/7522/7662. /
  • 7632/7622/7612/7602 AP7532/ AP7522/ AP7562 может управляться AP8533 / AP8432, но не AP7632 /AP7662

virtual_controller-3

Виртуальные контроллеры - часто задаваемые вопросы

В: Каким количеством точек может управлять виртуальный контроллер?
О: Зависит от модели виртуального контроллера. В следующей таблице представлено максимальное количество поддерживаемых точек доступа в виртуальном контроллере:

AP6521, AP6522, AP6562, AP6532, AP8132, AP8122, AP8163 и другие 24
АР7502, АР7602, АР7622, АР7612, АР8222, АР8232 24
АР7522, АР7532, АР7562, АР7632, АР7662, АР8432, АР8533 64

В: Необходимо ли приобретать лицензии для подключения и управления точками доступа с помощью виртуального контроллера?
О: Нет, все лицензии являются встроенными, кол-во лицензий приведено в таблице выше.

В: В чем разница между виртуальным контроллером и диспетчером домена RF?
О: Виртуальный контроллер выполняет функцию плоского управления (конфигурация всего участка сети, мониторинг и т.д), тогда как RF Domain Manager выполняет функцию панели управления (агрегирование статистики, согласование логики SmartRF и WIPS для всего участка сети и т.д). Обе функции находятся в виртуальном контроллере.

В: Является ли использование виртуального контроллера рекомендуемым решением для развертывания на нескольких площадках?
О: Для многоадресных развертываний рекомендуется использовать «отдельный контроллер» WING (виртуализированная или аппаратная база) в NOC с централизованным управлением удаленными сайтами.
Виртуальный контроллер - это решение для развертывания на одной площадке. Исключением из правил будет мульти-арендное развертывание на нескольких площадках, где управление конфигурацией должно выполняться локально.

В: Поддерживает ли виртуальный контроллер туннелирование пользовательских данных или тунели IPSEC?
О: Хотя сам виртуальный контроллер не может завершать туннели данных, как аппаратное средство управления, все APP поддерживают функцию туннелирования клиента L2TPv3, которая позволяет завершить туннелирование пользовательских данных через внешний концентратор доступа L2TPv3 (стороннее устройство, совместимое с L2TPv3, устройство с «нулевой лицензией» WiNG, например NX5500/NX00).

В: Есть какие-либо функции, которые не поддерживаются на виртуальном контроллере по сравнению с "полноценными" контроллерами WiNG?
О: Нет, набор функций идентичен, так как оба решения используют один и тот же код.

В: Виртуальный контроллер поддерживает интеграцию NSight?
О: Да.

В: Виртуальный контроллер поддерживает интеграцию ExtremeGuest?
О: Да, пожалуйста, изучите руководство Extreme Guest для получения более подробной информации.
