Дымоуловители Markem-Imaje ES Series

Промышленные дымоуловители Markem-Imaje ES Series разработаны для мобильности и соответствия требованиям охраны труда и техники безопасности, промышленные уловители дыма Markem-Imaje ES защищают операторов от испарений, пыли и других частиц, образующихся при лазерной маркировке. Это портативное решение, обеспечивающее соответствие нормам охраны труда и техники безопасности и защищающее персонал от вредных испарений, пыли и частиц, образующихся при лазерной маркировке.

Скачать брошюру в pdf.

Ваши задачи

Вам необходима система улавливания дыма, которая гарантирует защиту операторов цифровой печати от вредных испарений, пыли и других частиц, образующихся в процессе работы. Требуется мобильное и малообслуживаемое решение, которое можно масштабировать в соответствии с различными производственными задачами.

Наши решения

• Промышленный дымоуловитель ES Series синхронизирован с лазерными принтерами Markem-Imaje, что гарантирует нанесение кодов высочайшего качества наиболее чистым и безопасным способом.
• Система способствует продлению срока службы фильтров в условиях высокой запыленности и запыленности, а наши специализированные монтажные комплекты для установки систем отсоса и лазеров разработаны для обеспечения соответствия нормам охраны труда и техники безопасности на всей вашей производственной линии.

Ключевые преимущества

• Передовая технология угольных фильтров гарантирует улавливание и удержание опасных микрочастиц и газов в системе, обеспечивая защиту персонала.
• Система автоматического контроля потока (Automatic Flow Control) поддерживает стабильный воздушный поток - при начале засорения фильтров скорость потока автоматически регулируется для обеспечения эффективного и непрерывного захвата частиц, газов и запахов.
• Система мониторинга состояния фильтров iQ+ наглядно отображает информацию в реальном времени о состоянии каждого фильтра, обеспечивая быструю и эффективную замену. Система подает сигнал тревоги при неправильной установке основного HEPA/газового фильтра, что гарантирует снижение затрат на обслуживание и безопасность оператора.

Оптимизированность и гибкость

• Обеспечение низкой совокупной стоимости владения за счёт сокращения объёма технического обслуживания.
• Улучшенная емкость предварительного фильтра. Технология обратного потока воздуха (Reverse Flow Air Technology) повышает эффективность улавливания частиц предварительным фильтром и увеличивает срок службы фильтра на 15%.
• Опции встроенного циклона (Inline Cyclone) и проточного фильтра (Inline Filter) дополнительно продлевают срок службы предварительного фильтра на 30% для применений с тяжелыми частицами или высокой запылённостью.

Проверенные комплекты решений для установки от MARKEM-IMAJE

• Специализированные комплекты для оснащения систем отсоса дыма и лазерной маркировки, разработанные для обеспечения соответствия нормам охраны труда и техники безопасности, оптимизации производительности системы и снижения совокупной стоимости владения.

Спокойствие и уверенность

• Markem-Imaje предлагает гибкие условия дублирования сервисного обслуживания на протяжении всего срока службы системы отсоса дыма (включая соглашение о поставках и сервисный контракт).

Простота и эффективность

• Обеспечение стабильного качества маркировки и повышение эффективности производственной линии.

Быстрая и эффективная замена фильтров

• Система мониторинга состояния фильтров (Independent Filters Condition Monitoring) предоставляет информацию в реальном времени о состоянии каждого фильтра и точно указывает, когда и какой фильтр требует замены.

Сохранение высокого качества маркировки

• Автоматическое управление потоком воздуха (Automatic Flow Control) обеспечивает стабильный воздушный поток на протяжении всего срока службы фильтров. При загрязнении фильтров система автоматически регулирует скорость потока для эффективного улавливания частиц, газов и запахов.

Чистота и безопасность

• Соответствие нормам охраны труда и техники безопасности для обеспечения безопасных условий труда.

Защита операторов от запахов и вредных газов

• Уникальная технология продвинутой угольной фильтрации (Advanced Carbon Filter Technology) гарантирует полное улавливание и удержание всех опасных микрочастиц и газов в основном фильтре.

Предотвращение загрязнения продукции пылью и частицами

• Уникальная конструкция предварительного фильтра DeepPleat Duo обеспечивает оптимизированный захват частиц среднего размера благодаря жёсткой металлической структуре.

Совместная работа для гарантии качества

• Markem-Imaje предлагает безопасные и инновационные решения на основе запатентованных технологий в партнёрстве с мировым лидером в области отсоса дыма и фильтрации — компанией BOFA International Ltd.

Технические характеристики дымоуловителей Markem-Imaje ES Series

	ES 100	ES 500+	ES 1000+	ES 500+ PVC
ВЫБОР ДЫМОУЛОВИТЕЛЯ
Производительность (произв/мин)	Менее 150	Менее 600	Менее 1200	Менее 600
Маркировка материалов	Все материалы, включая мелованную бумагу, ПЭТ (PET), гибкие пленки, стекло и жесткие пластики (за исключением ПВХ).			ПВХ (PVC) или материалы высокой одорантностью
Расход (м³/ч) (фут³/мин)	150/88	380/223	950/559	325/176
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Высота (см/дюймы)	51/20	98/38,6	113/44.5	107/42
Глубина (см/дюймы)	33/13	51/20	81/32	62/24.5
Ширина (см/дюймы)	33/13	45/18	60/23,6	57/22.5
Вес (кг/фунты)	18/40	65/143	155/342	95/209
Степень защиты IP	IP54	IP56	IP56	IP56
Мощность двигателя (Вт)	135	1100	2200	1100
Напряжение (В/Гц)	230/50 или 110/60	240/50 или 115/60	230/50 или 115/60	240/50 или 115/60
Длина кабеля питания (м/футы)	3/10	3/10	3/10	3/10
Уровень шума (дБА на 1 м)	54	60	63	60
Материал корпуса	Нерж. сталь	Нерж. сталь	Нерж. сталь	Нерж. сталь
ИНТЕРФЕЙС И СИГНАЛЫ
Сигнал Старт/Стоп	Не поддерживается	Есть	Есть	Есть
Сигнал "Фильтр полный"	Красный индикатор	Есть	Есть	Есть
ХАРАКТЕРИСТИКИ ФИЛЬТРОВ
Площадь предфильтра (м²/футы²)	2,7/29	12/129	30/323	2/21,5
Масса газового фильтра (кг)	7	15	34	30
КОМПЛЕКТ ШЛАНГОВ
Диаметр x Длина (мм x м), (дюймы x футы)	50 x 3 2 x 10	50 x 5 2 x 20	75 x 3 3 x 10	50 x 5 2 x 20
UL approved		V	V	V

Ключевые характеристики и преимущества дымоуловителей Markem-Imaje ES500+

Интерфейсы взаимодействия с лазером

• Автоматический запуск/остановка: Активность системы синхронизирована с работой лазера — автоматически включается и выключается одновременно с активацией/деактивацией лазерного маркиратора.
• Сигнал загрязнения фильтра: Система отслеживает состояние фильтрующих элементов и формирует предупреждение о необходимости их замены.

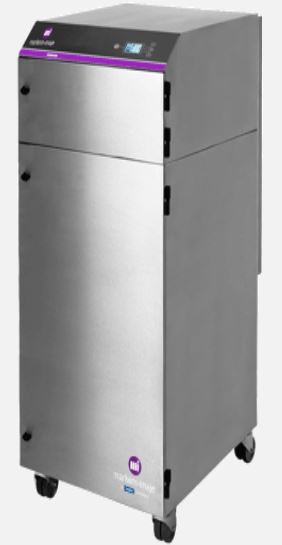

Прочная и мобильная конструкция

• Выполнена в корпусе из нержавеющей стали для устойчивости в жестких промышленных условиях.
• Оснащена двумя запирающимися роликами для удобного и безопасного перемещения.

Основной фильтр

• Комбинированный HEPA/химический фильтр обеспечивает эффективное улавливание:
• Опасных микрочастиц
• Газов
• Запахов

Предфильтр

• Конструкция разработана для быстрой и безопасной замены фильтрующего элемента.
• Рабочая система iq+
• Четкая и точная информация
  Высококонтрастный ЖК-экран с интуитивно понятными значками.
• Независимый контроль фильтров
  Патентованная технология multi-sensing для отслеживания состояния фильтров.
• Диагностика (usb-порт)
  Журнал активности системы позволяет быстро и просто идентифицировать неисправности.
• Расширенная безопасность
  iQ+ подаст сигнал тревоги, если основной HEPA/газовый фильтр не установлен.

Типы и характеристики фильтров Markem-Imaje ES Series ES500+
