Серия принтеров маркираторов Markem-Imaje 5800

Промышленный принтер крупносимвольной пьезо-печати Markem-Imaje 5800 прост в эксплуатации и обслуживании. Он наносит высококачественную, 100% читаемую маркировку, включая текст, логотипы и штрихкоды GS1-128, на такие материалы, как гофрокартон, пленки и полистирол.

Markem-Imaje 5800 Touch Dry — высокопроизводительная пьезоэлектрическая система для высокоточной печати крупных символов, позволяющая наносить высококачественные, 100% читаемые штрихкоды и этикетки на гофротару, лотки и пленки с помощью простого в использовании сенсорного дисплея.

Скачать брошюру в pdf

Ваши задачи

Вам необходим контрастный струйный кодировщик для текста, логотипов и штрихкодов. Нанесение кодов должно быть экономически эффективным, а изображения — не растекаться и не выцветать. У вас множество заданий печати или этикеток для управления, и, возможно, требуется использование нескольких цветов на одной линии. Поэтому Markem-Imaje 5800 — идеальное решение для вас.

Наши решения

Markem-Imaje 5800 Touch Dry — высокоточная пьезоэлектрическая система, идеально подходящая для современных производственных линий. Она создает контрастные, легко сканируемые штрихкоды на различных материалах. Высокоплотные чернила Touch Dry обеспечивают маркировку уровня C-grade GS1-128 с минимальными простоями, меньшей стоимостью и без проблем, связанных с этикетками. Благодаря безопасным чернилам без растворителей система также помогает снизить воздействие на окружающую среду.

Технология печати

• Крупносимвольная пьезо-печать

Виды материалов

• Пенополистирол
• Пластиковые пленки
• Транспортная тара (ящики)
• Декоративные этикетки
• Индивидуальная упаковка
• Гофрокартон
• Картонные коробки

Отрасли применения

• Нефть и газ
• Безалкогольные напитки
• Снэки (закуски)
• Фармацевтика
• Корма для домашних животных
• Средства личной гигиены
• Промышленные компоненты
• Пищевая промышленность
• Производство изделий методом экструзии
• Электроника
• Электротехника
• Производство продуктов из яиц
• Молочная промышленность
• Косметика
• Строительство
• Кондитерские изделия
• Напитки (в целом)
• Пиво и сидр
• Автомобильная промышленность
• Авиакосмическая промышленность

Скорость печати

• Высокая
• Средняя
• Низкая

Ключевые преимущества промышленных принтеров крупносимвольной пьезо-печати Markem-Imaje 5800

• Компактный контроллер делает принтер идеальным для ограниченного пространства.
• Благодаря пьезотехнологии система обеспечивает высокую производительность: до 121 метра кодов в минуту с высотой символов от 65 мм и длиной до 3000 мм.
• Доступно 8 уровней плотности печати с использованием четырех регулируемых печатающих головок Intelli’Wax, а также возможность одновременного использования до 4 цветов чернил на одной линии.
• Система позволяет пополнять чернила без остановки работы, повышая производительность.
• Простая структура меню и интуитивный сенсорный экран обеспечивают легкую интеграцию и управление, а система CoLOS позволяет централизованно управлять заданиями печати, гарантируя единообразие и прослеживаемость на всех линиях.

Надежная производительность и качество

• Соответствие стандартам для 1D и 2D штрихкодов, включая GS1-128 и Digital Link
• Уникальные чернила Touch Dry® обеспечивают высокое качество печати и штрихкоды уровня Grade C (или выше) на коричневом гофрокартоне с превосходной считываемостью
• Экологичная конструкция: чернила Touch Dry® классифицируются как неопасные, не содержат растворителей и МЕК, обеспечивая безопасную рабочую среду

Оптимизация производительности

• Максимальная эффективность: скорость печати до 172 м/мин с возможностью пополнения чернил без остановки производственной линии
• Простота управления с интуитивным сенсорным интерфейсом и optional веб-интерфейсом для быстрой смены заданий
• Минимальное вмешательство оператора благодаря программируемым функциям автоматической продувки, запуска и остановки

Расширенная гибкость

• Легкая интеграция в линию: возможность установки 1-2 печатающих головок с различной ориентацией (вертикальная, наклонная до 30°, нижняя печать)
• Компактный контроллер со встроенным интерфейсом управления
• Широкие возможности конфигурации: сканеры, камеры, энкодеры, подвижные механизмы для головок, стойки и др.
• Интеграция с ERP-системами через ПО CoLOS® для автоматической загрузки дизайнов из централизованной базы данных

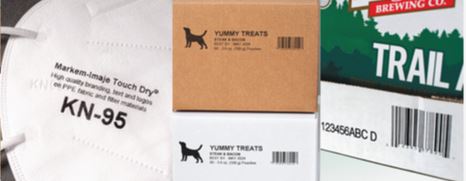

Высококонтрастные штрих-коды, текст и графика для гофротары и вторичной упаковки

Компании любого масштаба доверяют Markem-Imaje 5800 для прямой печати на гофроящиках, лотках, стрейч-пленке, гибких пленках, жесткой упаковке и других промышленных applications.

Пьезоэлектрические струйные принтеры Markem-Imaje повышают окупаемость инвестиций за счет прямой печати и кастомизации на поздних этапах производства, что устраняет необходимость в этикетках и сокращает запасы предварительно напечатанной тары. Одновременно это позволяет производителям улучшить управление цепочкой поставок благодаря расширенной прослеживаемости и защите бренда.

Принтеры Markem-Imaje 5800 используют восковые чернила Touch Dry®, доступные в различных цветах, которые твердеют при контакте с поверхностью и обеспечивают точное, стабильное и высококачественное нанесение на вторичную и выбранную первичную упаковку. В результате получаются надежные коды, текст и графика, которые не растекаются и не выцветают.

Это интеллектуальная печать, которая выходит за рамки простой маркировки.

Характеристики печати Markem-Imaje 5800

Печатающая головка

• Разрешение (dpi): 200 (вертикальное)
• Адресуемые дюзы: 256
• Количество сопел: 512*

Параметры печати

 Доступные уровни плотности печати: от 1 до 8

Масштабирование энкодера: Позволяет синхронизировать скорость с конвейером и увеличить скорость печати с уменьшением разрешения.

Область печати (макс.)

• Высота: 65 мм (2.56")
• Длина: 3000 мм (39.3")

Возможности печати

• Поддержка полноценных TrueType шрифтов
• Печать данных в реальном времени (часы:минуты:секунды), дат, автоматически обновляемых сроков годности и серийных номеров
• Штрихкоды (1D и 2D): ITF, Code 39, Code 128, GS-128, Digital Link, EAN 128, EAN 8, EAN 13, UPC-A, UPC-E, DataMatrix, RSS linear, RSS composite, QR, RSS 14, RSS expanded, PDF 417
• SSCC (Серийные коды транспортной тары)
• Поддержка кодов для голосового отбора

Программное обеспечение

• CoLOS® Software & Packaging Intelligence Solutions: Модульные решения для управления сообщениями/кодами, интеграции с ERP/MES/WMS, контроля продукции, целостности кодирования и упаковки, сериализации и агрегации, управления производством, отслеживания и взаимодействия с потребителем.

Сервис и поддержка

• Markem-Imaje предлагает наиболее комплексный набор цифровых, удаленных и локальных услуг, чтобы помочь клиентам максимизировать окупаемость инвестиций. Услуги адаптированы под требования Индустрии 4.0 для повышения кастомизации и удаленной поддержки 24/7 с целью сокращения простоев. Портфолио сервисных услуг tailored согласно потребностям, навыкам пользователей и доступным ресурсам.

 Настройка контроллера, опции и аксессуары

• Конфигурация печатающих головок:
  • Стандартная работа с одной или двумя головками
  • Ориентация головок:
    • Вертикальная и нижняя печать (down-jetting)
    • Наклон до 30° от вертикали (для наклонных конвейеров)
  • Пользовательский интерфейс:
    • Цветной сенсорный LCD-экран для выбора изображений, ввода переменных данных, диагностики и настройки системы
    • Опциональный веб-интерфейс
    • Многоязычные версии интерфейса
  • Пополнение чернил:
    • Система запрашивает добавление чернил
    • Возможность добавления до 2 картриджей (1 картридж = 145 мл) без остановки линии
  • Опции энкодера:
    • Внутренний: для печати на фиксированной скорости конвейера
    • Внешний: для синхронизации со скоростью линии и оптимизации качества печати (рекомендуется для штрихкодов)
  • Фотоэлектрические датчики (NPN или PNP):
    • Определяют передний или задний край упаковки для подачи сигнала печати
    • Максимум 2 датчика на систему

Работа системы

• Выбор языка в меню
• Предварительный просмотр изображений
• Парольная защита уровней доступа
• Полное диагностическое меню системы
• Автоматическая продувка (программируемая по количеству отпечатков или времени)
• Программируемый автоматический запуск и остановка

Интерфейсы и связь

• Коммуникационные интерфейсы/протоколы: Ethernet, HJC, DCP, NGPCL, PackML
• Передача файлов и обновление прошивки через USB-порт
• Аппаратные входы/выходы: 5 программируемых входов/5 программируемых выходов
• Стандартные интерфейсы сканеров:
  • 1D/2D сканер через Power over Ethernet (PoE)
  • Ручной сканер через USB
• Интерфейс для подключения внешней клавиатуры

Связь и интерфейсы

• Ethernet (включая веб-интерфейс)
• Коммуникационные протоколы для ПК, PLC и упаковочного оборудования
• USB для загрузки/выгрузки изображений, настроек и файлов данных
• Аппаратные выходы: 3 реле аварийных сигналов (больше с опциональным блоком расширения OEU)
• Интерфейсы: Ручной сканер для выбора задания печати

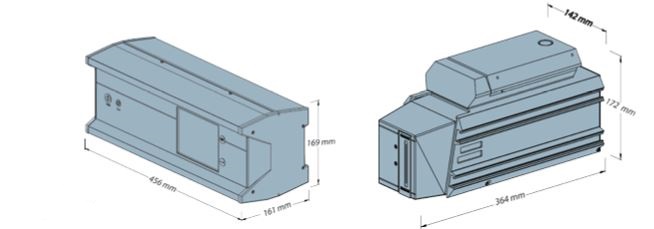

Другие характеристики

• Вес:
  • Печатающая головка: 7.2 кг / 15.87 фунтов
  • Контроллер: 11.2 кг / 24.69 фунтов
• Чернила Touch Dry®:
  • Полный ассортимент для пористых и непористых поверхностей
  • Доступны в нескольких вариантах черного цвета и широкой гамме цветов
  • Поставляются в многоместной упаковке картриджей объемом 145 мл

Электропитание и условия эксплуатации

• Питание: 100-240 В, 50-60 Гц
• Рабочая температура: от 0 до 40°C (от 32 до 104°F)
• Степень защиты: IP42 (только контроллер)

Потребляемая мощность

Опции и аксессуары

• Механизм перемещения печатающей головки
• Световая сигнализация (сигнальная мачта)
• Модуль поиска заданий (TU Look-up)
• Сканер верификации штрих-кодов
• Ручной сканер выбора заданий
• Блок расширения (OEU) - поддерживает:
  • 11 входов
  • 8 выходов
  • 1 дополнительный порт для сканера
• Держатель картриджей с чернилами
