Серия принтеров маркираторов Markem-Imaje 5940 G

Промышленный принтер крупносимвольной пьезо-печати Markem-Imaje 5940 G задает новый стандарт в области качества кодирования, соответствия нормативным требованиям, операционной эффективности и снижения совокупной стоимости владения (TCO), предлагая устойчивое решение.

Скачать брошюру в pdf

Принтер Markem-Imaje 5940 G — высокопроизводительная пьезоэлектрическая система печати крупных символов Touch Dry®, позволяющая наносить штрихкоды уровня C и выше, текст и графику на гофротару, лотки и пленки с помощью простого в использовании 10-дюймового цветного сенсорного интерфейса. Обеспечивает соответствие стандартам GS1-128.

Ваши задачи

Вам необходимо достичь высокого качества и соответствия стандартам упакованной продукции без сложностей и дополнительных затрат на этикетки. Вы ищете надежное оборудование, которое легко интегрировать, эксплуатировать и обслуживать.

Наши решения

Пьезоэлектрический струйный принтер по запросу обеспечивает быструю окупаемость инвестиций за счет повышения пропускной способности производства, одновременно улучшая управление цепочкой поставок благодаря прослеживаемости и защите бренда. Это интеллектуальная печать, выходящая за рамки простой маркировки. Система также гарантирует соответствие стандартам GS1-128.

Технология печати

• Крупносимвольная пьезо-печать

Виды материалов

• Пенополистирол
• Пластиковые пленки
• Почтовые/транспортные коробки
• Декоративные этикетки
• Индивидуализированная упаковка
• Гофрокартон
• Картонные коробки

Отрасли применения

• Безалкогольные напитки
• Снэки
• Фармацевтика
• Корма для домашних животных
• Средства личной гигиены
• Нефть и газ
• Промышленные компоненты
• Пищевая промышленность
• Экструзия
• Электроника
• Электротехника
• Производство яиц
• Молочная промышленность
• Косметика
• Строительство
• Кондитерские изделия
• Напитки
• Пиво и сидр
• Автомобильная промышленность
• Авиакосмическая промышленность

Скорость

• Высокая
• Средняя
• Низкая

Ключевые преимущества принтера крупносимвольной пьезо-печати Markem-Imaje 5940 G

Markem-Imaje 5940 G разработан для повышенной доступности и увеличения производственной мощности:

• Простое обслуживание — среднее время обслуживания всего 15 минут, что устанавливает новые стандарты рынка и повышает общую эффективность оборудования (OEE).
• Контроллер со степенью защиты IP54 улучшает устойчивость к пыли и работает в тяжелых производственных условиях (0–40°C).
• 10-дюймовый цветной сенсорный интерфейс с интуитивной структурой меню для быстрого выбора заданий печати и сокращения простоев между сменами.
• Не требует сжатого воздуха — воздушный поток генерируется внутри системы, без необходимости внешнего источника.
• Сокращение времени запуска на 67% благодаря запатентованной технологии нагрева резервуара или использованию таймера автоматического запуска перед сменой.
• На 75% больший контейнер для чернил по сравнению с большинством конкурентов обеспечивает на 43% меньше вмешательства оператора. Пополнение чернил возможно без остановки линии — «на ходу»!
• Поддержка 1D и 2D сканеров для проверки и верификации. Стандартно оснащен пятью программируемыми входами и выходами с возможностью расширения до дополнительных пяти входов/выходов. Интеграция с ПЛК и корпоративными базами данных.

Принтер Markem-Imaje 5940 G - большая пропускная способность, высококачественные коды. Интеллектуальная печать, интеллектуальная упаковка, интеллектуальный бренд.

Принтер Markem-Imaje 5940 G устанавливает стандарт качества маркировки, соответствия требованиям, операционной эффективности и снижения общей стоимости владения с помощью экологичного решения.

Улучшенная пропускная способность и соответствие штрихкодов стандартам, включая GS1-128 и Digital Link.

• Передовое решение для кодирования гарантирует читаемость и соответствие стандартам.
• Решение, разработанное для повышения доступности и производственной мощности.
• Легендарные преимущества серии 5000: устойчивые инвестиции.
• Максимизированное время безотказной работы благодаря надежной конструкции и простому обслуживанию
• Передовое решение для кодирования гарантирует читаемость и соответствие стандартам
• Усовершенствованное качество кодирования с запатентованной технологией интеллектуальной подачи чернил Intelli’Flow®

Технология Интеллектуальной подачи чернил  Intelli’Flow® поддерживает сопла печатающей головки в чистоте, предотвращая накопление чернил и пыли благодаря инновационной системе воздушного потока. Это гарантирует хорошо читаемые и четко определенные коды. Печатающая головка Intelli’Flow®-M при правильной обработке материала обеспечивает прохождение штрихкодов с увеличением до 34%.

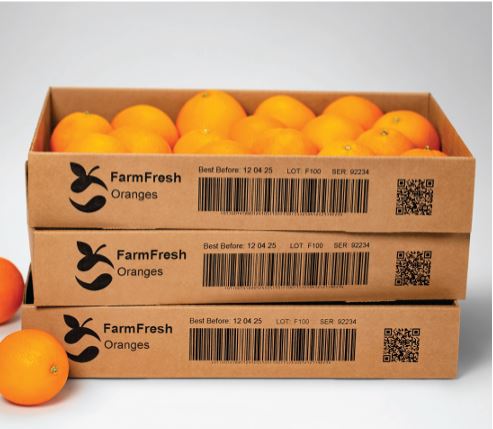

Коды высшего качества для соответствия стандартам GS1, включая GS1-128 и Digital Link

Для штрихкодов уровня C и выше рекомендуем чернила Touch Dry®, которые твердеют при контакте — в отличие от жидких чернил, теряющих четкость из-за растекания по волокнам гофрокартона. Достигайте повышенной контрастности с помощью эксклюзивной линейки чернил с высокой оптической плотностью. Наша палитра цветных чернил позволяет дополнительно подчеркнуть ваш бренд.

Проверка кодов с помощью передового визуального контроля

Надежность кодирования — приоритет Markem-Imaje. Проверенные решения для верификации и автоматического контроля гарантируют стабильную отгрузку продукции с высококачественными, читаемыми и точными кодами.

Решение, разработанное для повышения доступности и производственной мощности

Максимальное время бесперебойной работы благодаря надежной конструкции и простому обслуживанию

• Конструкция 5940 G разработана для удобства обслуживания — среднее время обслуживания всего 15 минут*, что устанавливает новые рыночные стандарты и повышает общую эффективность оборудования (OEE).
• Контроллер со степенью защиты IP54 обладает повышенной устойчивостью к пыли и работает в тяжелых производственных условиях. Доступна опция из нержавеющей стали для влажных сред, предотвращающая окисление и коррозию.

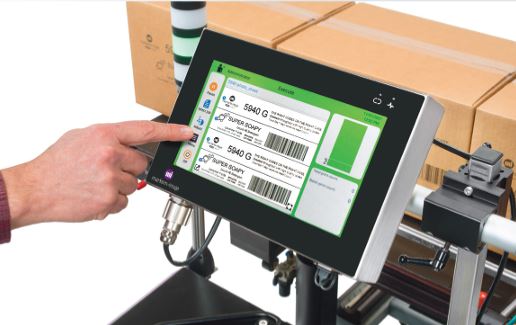

• 10-дюймовый цветной сенсорный интерфейс с интуитивной структурой меню обеспечивает быстрый выбор заданий печати и сокращение простоев между операциями.
• Не требуется сжатый воздух от цеховой сети. Воздушный поток генерируется внутри системы, что исключает необходимость во внешних компрессорах.

Сократите время запуска на 67%† с помощью запатентованного подогрева чернильного резервуара или используйте таймер автоматического запуска перед сменой.

На 43% меньше вмешательства оператора для повышения производительности
Благодаря чернильному контейнеру на 75% больше, чем у большинства конкурентов, модель 5940 G обеспечивает на 43% меньше вмешательства оператора. Нет необходимости останавливать линию для дозаправки чернил — пополняйте запас "на ходу"! Отсутствие необходимости смешивать растворители делает управление расходными материалами чистым и простым.

Эффективность и целостность данных за счет большей автоматизации
5940 G поддерживает 1D и 2D сканеры для поиска и верификации данных. Стандартно оснащен пятью программируемыми входами и пятью выходами. Обеспечивает простую интеграцию с ПЛК и корпоративными базами данных.

Преимущества легендарной серии Markem-Imaje 5000: устойчивые инвестиции

Беспроблемное управление кодированием

Благодаря Пакету интеллектуальной упаковки (Packaging Intelligence Suite) на базе CoLOS® создание сообщений, кодов и заданий печати стало как никогда простым. Расширьте возможности вашего принтера с помощью дополнительных решений для повышения эффективности и максимального увеличения времени безотказной работы, обеспечивая при этом точность и прослеживаемость вашей упаковки и маркировки.

Обеспечение безопасности и устойчивого развития

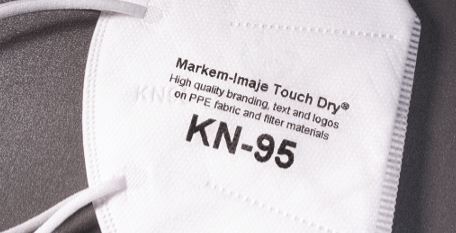

Чернила Touch Dry® являются:

• Неопасными
• На 100% не содержащими растворителей
• Не содержащими МЕК (метилэтилкетон)
• Без запаха
• Не содержащими ЛОС (летучих органических соединений)
  Соответствуют мировым руководствам по пищевой упаковке и поставляются в перерабатываемых контейнерах из полипропилена (ПП).

Сокращение запасов предпечатанной тары и этикеток

Высокорезолютальные струйные маркираторы позволяют сократить запасы предпечатанной гофротары благодаря возможности поздней кастомизации (late-stage customization).

Перейдите от дорогостоящих этикеток и избежите утилизации отходов этикеток и гильз.

Технические характеристики принтера крупносимвольной пьезо-печати Markem-Imaje 5940 G

Возможности печати
• Разрешение печатающей головки (DPI)

• Вертикальное разрешение: 200 DPI
• Адресуемые дюзы: 256
• Количество сопел: 512

Плотность печати и скорость

*Для печати штрихкодов, зависит от применения
**Для печати буквенно-цифрового текста, зависит от применения

Возможности печати

• Доступные плотности печати: от 1 до 10
• Масштабирование энкодера: Позволяет согласовать скорость печати со скоростью конвейерной линии, а также увеличить скорость печати за счет снижения разрешения.
• Область печати:
  • Максимальная высота печати на печатающую головку: 65 мм (2,56 дюйма)
  • Максимальная длина печати: 3 м (118,11 дюйма)
• Шрифты: Поддерживаются все шрифты TrueType
• Печать данных:
  • Печать времени в реальном времени (часы/минуты/секунды), дат
  • Автоматическое обновление сроков годности и серийных номеров
• Штрих-коды (линейные и 2D):
  • Линейные: ITF, Code 39, Code 128, GS1-128, EAN 128, EAN 8, EAN 13, UPC-A, UPC-E
  • 2D: DataMatrix, RSS linear, RSS composite, QR-код, RSS 14, RSS expanded, PDF417
  • Совместимость: Поддержка GS1 Digital Link

Программное обеспечение

CoLOS® Software & Packaging Intelligence Solutions

• Модульные решения для управления сообщениями/кодами и контроля, интеграция с ERP/MES/WMS системами.
• Проверка продукции, контроль целостности кодировки и упаковки.
• Сериализация и агрегация, управление производством, отслеживание и взаимодействие с потребителем.

Сервис и поддержка

• Markem-Imaje предлагает наиболее полный в отрасли спектр цифровых, удаленных и локальных сервисов, чтобы помочь клиентам максимизировать отдачу от инвестиций в наши решения.
• Сервисы разработаны в соответствии с требованиями Индустрии 4.0: повышенная кастомизация и круглосуточная удаленная поддержка для сокращения простоев.
• Портфолио сервисного обслуживания адаптируется под потребности, квалификацию и доступные ресурсы пользователя.

Эксплуатация

Настройка контроллера, опций и аксессуаров

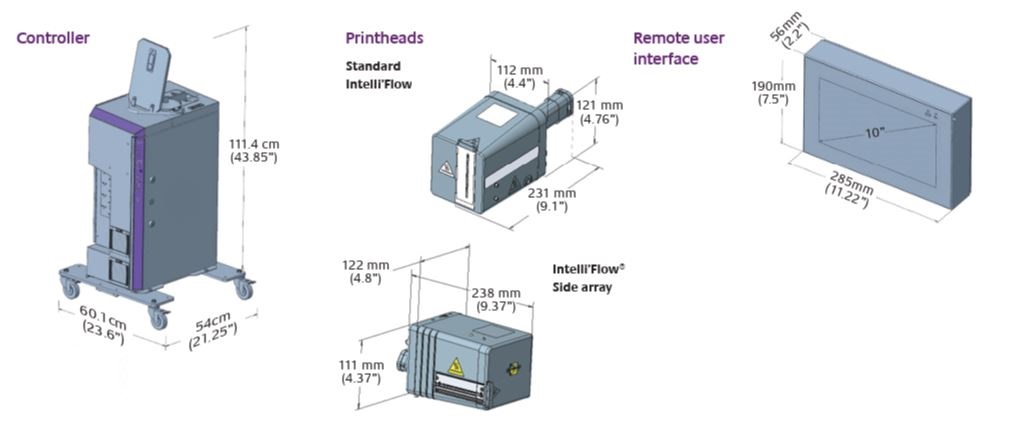

• Конфигурация печатающих головок: Возможность установки одной, двух, трех или до четырех печатающих головок.
• Ориентация печатающих головок: Вертикальная, горизонтальная и с направлением струи вниз.
• Угол наклона: Наклон печатающей головки до 25° от вертикали (для наклонных конвейеров).
• Дополнительный пульт дистанционного управления: 10-дюймовый цветной сенсорный ЖК-экран для выбора изображения, предварительного просмотра печати, ввода переменных данных, диагностики и настройки системы.
• Веб-интерфейс пользователя.
• Система подачи чернил: Большой центральный резервуар для чернил с подводящими каналами к печатающим головкам.
• Пополнение чернил: Система запрашивает добавление чернил. Пополнение возможно без остановки процесса печати.
• Варианты энкодера:
  • Внутренний: Для печати на фиксированной скорости конвейера.
  • Внешний: Для оптимизации качества печати (рекомендуется для печати штрих-кодов).
• Фотоэлектрические датчики: Сигнал печати (запуска) и максимум четыре датчика на систему.

Работа системы

• Выбираемое многоязычное меню.
• Предварительный просмотр изображения.
• Защита паролем разных уровней доступа.
• Три уровня системных сообщений: Информация, предупреждения и ошибки.
• Полное меню диагностики системы.

Интерфейсы и связь

• Коммуникационные интерфейсы/протоколы: Ethernet, HJC, DCP, NGPCL, PackML.
• Передача файлов и обновление прошивки через порт USB.
• Аппаратные входы/выходы (I/O): 5 входов / 5 выходов, все программируемые.
• Стандартные интерфейсы сканеров: 1D/2D сканер с питанием через Ethernet (PoE) и ручной сканер (USB).
• Интерфейс для подключения внешней клавиатуры.

Ограниченное ежедневное техническое обслуживание

• Ежедневный уход за печатающей головкой: Протирка, продувка и возможность тестовой печати.

Другие характеристики

• Вес (Окрашенная сталь, стандарт):
  • Печатающая головка (PH): 2.1 кг / 4.7 фунта
  • Контроллер: 1/2 PH - 50 кг / 111 фунтов, 3/4 PH – 52.6 кг / 116 фунтов
  • База контроллера с роликами: 17.5 кг / 38.9 фунтов
• Вес (Нержавеющая сталь, опция):
  • Печатающая головка (PH): 2.1 кг / 4.7 фунта
  • Контроллер: 1/2 PH - 48.8 кг / 107.5 фунтов, 3/4 PH – 51.0 кг / 112.5 фунтов
  • База контроллера с роликами: 18.0 кг / 40 фунтов
• Чернила: Горячетвердеющие чернила Touch Dry® доступны в различных сериях и цветах, упакованы в бутылки.
• Потребляемая мощность системы

 Электрические параметры и условия эксплуатации

• Электропитание:
  • Системы с 1-2 печатающими головками (PH): 90–240 В перем. тока, 50/60 Гц
  • Системы с 3-4 печатающими головками (PH): 200–240 В перем. тока, 50/60 Гц
• Рабочие условия:
  • Температура окружающей среды: от 0 до +40 °C (от +32 до +104 °F)
  • Стандартный шкаф: от 0 до +40 °C (от +32 до +104 °F)
  • Шкаф из нержавеющей стали: от 0 до +35 °C (от +32 до +95 °F)
• Степень защиты корпуса: IP54 (только для шкафа управления)
• Документация:
  • Руководство по безопасности входит в комплект поставки.
  • Все остальные руководства доступны на веб-сайте Markem-Imaje.
• Интерфейс пользователя: Цветной пользовательский интерфейс с поддержкой местных языков.

Опции

• Прочный механизм перемещения печатающей головки: Обеспечивает лучшее качество печати на деформированных коробках.
• 10,1-дюймовый пульт дистанционного управления (Remote User Interface, RUI).
• 5-секционная световая сигнальная башня со звуковой сигнализацией.
• Сканеры: Линейные (1D) и комбинированные линейные/двумерные (1D/2D) сканеры.
