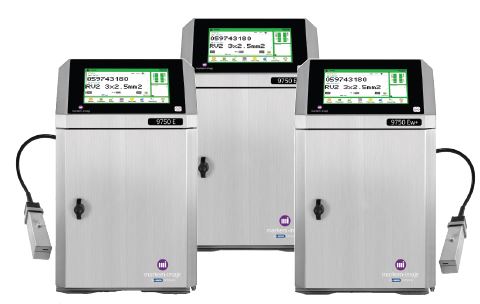

Серия принтеров маркираторов Markem-Imaje 9750 E Series

Принтеры непрерывной струйной печати Markem Imaje 9750 E Series разработаны для предоставления всех специфических функций, необходимых для маркировки экструдированной продукции: проводов, кабелей, труб и т.д. Они обеспечивают долговечную, быстросохнущую и неперемещаемую стандартную маркировку красителями или контрастную печать пигментными чернилами в любых условиях и на всех материалах, включая полиэтилен (PE), одновременно поддерживая ваши цели в области снижения затрат, устойчивого развития и соответствия стандартам Индустрии 4.0.

Ваши задачи

Вам необходим надежный маркиратор непрерывного струйного действия (CIJ), чтобы обеспечить соответствие требованиям и прослеживаемость, одновременно нанося сложные коды, которые должны выдерживать сложные условия как в процессе производства, так и впоследствии на рынке.

Возможно, вы также используете как стандартные чернила на основе красителей, так и печать контрастными цветами на разных производствах и между ними, что вынуждает использовать два типа аппаратов с удвоенным объемом обучения и запасных частей.

При высокоскоростной маркировке проводов вы могли заметить, что в определенных точках вдоль бухты код растягивается, приобретая «эффект гармошки».

Любой промышленный маркиратор непрерывного струйного действия, который вы используете для проводов, кабелей, труб и т.д., должен обеспечивать гарантированную эффективность, высокий уровень устойчивости и оптимизированную общую стоимость владения (TCO). Он также должен обладать гибкостью для нанесения кодов на широкий спектр экструдированных материалов различных цветов, обеспечивая при этом простоту повседневной работы во все более цифровизирующемся мире.

Наши решения

Тщательно спроектированные и проверенные с использованием современных методов, кодеры для экструзии Markem Imaje 9750 E Series предлагают технологические усовершенствования, которые максимизируют время безотказной работы, сокращают техническое обслуживание и упрощают повседневные операции в сетевом окружении. Они обеспечивают нанесение широкого спектра четких, настраиваемых и отслеживаемых кодов, а также четких логотипов и символов, включая шрифты «Chimney» и «DIN».

Процесс интеллектуального дизайна Intelli’Design® и не содержащие метилэтилкетона (MEK) чернила для принтера непрерывной струйной печати помогают сократить потребление расходных материалов и выбросы летучих органических соединений (VOC) на 40-60% в зависимости от используемого режима, повышая безопасность и снижая совокупную стоимость владения (TCO). Режим экономии расходных материалов также сокращает выбросы летучих органических соединений (VOC) и отходы даже для чернил на основе метилэтилкетона на 35%. Фактически, маркираторы Markem Imaje 9750 E Series являются одними из первых принтеров непрерывной струйной печати на рынке, достигших таких показателей.

Революционный маркиратор Markem-Imaje 9750 E+ — первый в истории CIJ-принтер, способный работать как на чернилах на основе красителя, так и на пигментных. Это предоставляет большую гибкость, а также упрощает управление складскими запасами и парком установленного оборудования.

Усовершенствованная функция управления скоростью струи Jet Speed Control в модели Markem-Imaje 9750 Ew+ гарантирует, что высокоскоростная маркировка провода будет оставаться последовательно качественной и читаемой на протяжении всего производственного цикла — даже для 2-миллиметровых кодов на скоростях до 1000 м/мин.

Технология печати

• Непрерывная струйная печать

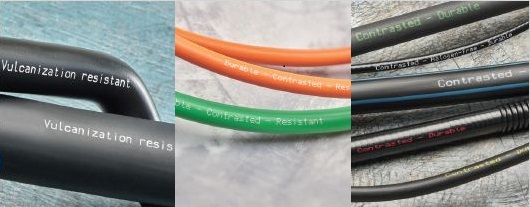

Виды материалов

• Силовые кабели
• Электрические провода
• Медные провода
• Медные кабели

Отрасли применения

• Экструзия

Скорость

• Высокая
• Средняя

Ключевые преимущества

• Серия Markem Imaje 9750 E обеспечивает маркировку практически любого экструдированного продукта, предлагая при этом самое экологичное решение на рынке и одно из самых высоких значений времени безотказной работы.
• В дополнение к лидирующим на рынке сервисным интервалам и беспрецедентному сокращению выбросов летучих органических соединений (VOC), экономичная технология интеллектуальной замены Intelli’Swap® преобразует механические компоненты в сменные модули, что позволяет синхронизировать замену деталей и менять отдельные элементы вместо целого блока.
• Благодаря единственному на рынке настраиваемому 24-контактному интерфейсу, поддерживающему любой из 70+ сигналов для управления линиями, вы можете интегрировать маркиратор в соответствии с вашими потребностями. Доступ к сетевым-сервисам MiVista™ с функцией прогнозной аналитики помогает дополнительно повысить общую эффективность оборудования (OEE) и время безотказной работы.
• Система интеллектуальных чернил Intelli’Ink® обеспечивает оптимальную безошибочную работу. Функция управления скоростью струи Jet Speed Control автоматически регулирует параметры чернил и принтера для гарантии идеального позиционирования капель, высокого качества и стабильности кодов.
• Гибридная система подачи чернил маркиратора Markem-Imaje 9750 E+, которая работает как на чернилах на основе красителя, так и на пигментных позволяет использовать всего один тип маркиратора для всего вашего парка оборудования.
• Усовершенствованная печатающая головка CIJ маркиратора Markem-Imaje 9750 Ew+ сводит к минимуму растягивание кодов при нанесении на провода и оптические волокна.

Инновации, которые вам нужны. Опыт, которому вы доверяете.

Компания Markem-Imaje ориентирована на нужды индустрии экструзии. Предыдущие специализированные модели для экструзии обеспечивали производителям нанесение долговечных, быстросохнущих и устойчивых к миграции кодов на любые материалы — включая полиэтилен (PE). Проверенная надежность и полная палитра цветов — в том числе одни из первых на рынке надежных чернил без метилэтилкетона (MEK) — позволяют производителям эффективно и устойчиво наносить коды на широкий спектр материалов в самых требовательных производственных условиях.

Маркираторы серии 9750 E выводят эти показатели на новый уровень благодаря:

• Первой в отрасли гибридной системе подачи чернил, которая позволяет печатать как стандартные, так и контрастные коды премиум-класса, значительно повышая гибкость и сокращая потребность в запасных частях для тех, кому нужны оба варианта.
• Самому экологичному решению для маркировки на рынке, которое сокращает выбросы летучих органических соединений (VOC) даже при использовании чернил с метилэтилкетоном (MEK) и уменьшает количество отходов, отправляемых на полигоны.
• Наиболее простой интеграции в производственную линию «Индустрии 4.0» с возможностью лёгкой адаптации под конкретные задачи.
• Одному из самых высоких в отрасли показателей бесперебойной работы благодаря синхронизированному графику замены деталей и интервалам до 18 000 часов между сервисным обслуживанием.
• Ещё более увеличенному 10-дюймовому сенсорному интерфейсув стиле смартфона для удобства ввода данных оператором линии — специально разработанному для применений в экструзии.
• Пяти дополнительным вариантам чернил для маркировки электронных компонентов и чернилам, устойчивым к изгибу.

Инновации

Передовые научно-исследовательские и опытно-конструкторские работы, подкрепленные проверенными промышленными процессами и методами:

• Система интеллектуальных чернил Intelli’Inks гарантирует оптимальное качество печати и гибкость при маркировке различных материалов — всеми цветами и всеми типами чернил. Устойчивые к изгибу чернила не требуют предварительной обработки и предотвращают растяжение даже на PE, HDPE и HFFR.
• Технология интеллектуальной замены Intelli’Swap упрощает конструкцию за счет заменяемых модулей.
• Революционная гибридная система подачи чернил позволяет печатать как стандартные коды с использованием чернил на основе красителя, так и пигментные коды для повышенной контрастности, обеспечивая дополнительную гибкость и оптимизацию складских запасов запчастей.

Устойчивое развитие.

Более экологичные решения = долгосрочная ценность и снижение совокупной стоимости владения (TCO):

• Процесс интеллектуального дизайна Intelli’Design и портфолио тщательно разработанных чернильных формул помогают сократить потребление расходных материалов и выбросы летучих органических соединений (VOC) более чем на 40%, одновременно повышая безопасность операторов, улучшая условия труда и снижая совокупную стоимость владения TCO.
• Технология интеллектуальной замены Intelli’Swap позволяет синхронизировать замену деталей и менять только отдельные компоненты, а не весь блок.
• Ведущие на рынке сервисные интервалы — до 18 000 часов.

Цифровизация.

Наиболее легко адаптируемая интеграция на рынке:

• Единственный на рынке поставщик с 24-контактным интерфейсом, который можно настроить для приема любого из 70+ сигналов для управления линиями.
• Разъемы ввода/вывода M12 и совместимость с различными промышленными протоколами обеспечивают более простую и бесшовную-интеграцию.

Характеристики принтера для промышленной маркировки Markem Imaje 9750 E Series

Особенности печати:

• Моноструйная печатающая головка
• Модели головок:
  • Головка типа G (разрешение печати: 71 dpi)
  • Головка типа M (разрешение печати: 115 dpi)
  • Головка типа W (разрешение печати: 71 dpi)
• До 5 строк печати
• Скорость печати: до 1000 м/мин
• Высота шрифта: от 5 до 32 точек
• Высота символа: от 1,2 до 11,2 мм
• Широкий выбор штрихкодов: 1D и 2D (EAN8/EAN13/GS1-128/UPCA/UPCE, код 39, код 128, чередующийся код 2 из 5, DataMatrix, QR-код)
• Поддержка символов: латиница, арабский, кириллица, иврит, японский, китайский, корейский и др.

Функциональность:

• 10-дюймовый ёмкостный сенсорный экран (WYSIWYG):
  Отображение оставшегося ресурса в часах и количестве сообщений
  • Интегрированная система помощи и оповещений
  • Упрощённое управление сообщениями
  • Создание пользовательских профилей
  • Мониторинг расхода и доступности принтера
• Библиотека сообщений (до 1000 сообщений)
• Дополнительные функции:
  Счётчик метража
  • Чередование двух сообщений
  • Изменение параметров печати на лету
  • Быстрый доступ к настройке счетчика
  • Оптимизация контроля допусков
  • Шрифты «Chimney» и режим «DIN»
• Автоматический подбор шрифтов в зависимости от скорости печати и расстояния до объекта
• Управление датами (функция округления)
• Родительско-дочерняя связь (Parent/Child connectivity)
• Контроль скорости печати (Jet Speed Control) для гарантии качества
• Печатающая головка со встроенным интеллектом для высокого качества маркировки и сокращения обслуживания
• Широкий ассортимент чернил на основе красителя и пигментных:
  Универсальные и высокопроизводительные
  • Спиртовые, не содержащие кетонов и метилэтилкетона (МЕК)
• Герметичные картриджи объёмом 0,6 и 0,8 л с защитой от неправильного подключения
• Модульная система подачи чернил для улучшенного теплового управления и контроля расхода добавок
• 100% фронтальный доступ к модулям для упрощённого ТО
• Удалённые сервисы: виртуальный помощник MI для самостоятельного решения проблем 24/7 и видеоинструкции
• Быстрое подключение аксессуаров (фотоэлемент, сигнализация, энкодер)
• Интерфейсы: USB, Ethernet, последовательный порт, настраиваемый разъём M12 для ввода/вывода

Другие характеристики:

• Вес: 25 кг

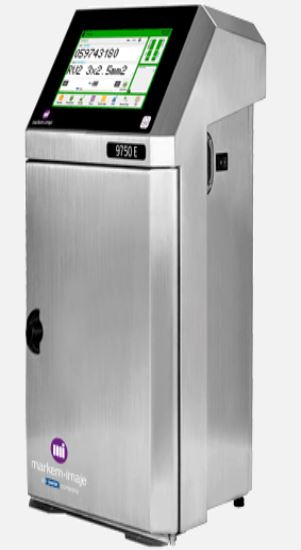

• Способ установки: настольный или вертикальный монтаж
• Сверхгибкий кабельный комплект длиной 3 метра
• Корпус из нержавеющей стали
• Степень защиты: IP56 (без подачи сжатого воздуха)
• Температура эксплуатации: от 32 °F до 122 F (от 0 °C до 50 °C) в зависимости от чернил
• Влажность: 10–90% без конденсации
• Электропитание: 100-240 В; 1,6 А; частота 50/60 Гц; 30 Вт

Удалённые сервисы:

• Интеллектуальная самообслуживаемая платформа
• Техподдержка с возможностью видеосвязи
• Markem-Imaje Connected Printer Services на защищённой IoT-платформе

Опции:

• Сверхгибкий кабельный комплект длиной 6 метров
• Степень защиты IP66 (требуется сжатый воздух)
• Экономный режим расхода добавок (до -60%):
  При 20 C: <3,5 см³/ч для чернил с метилэтилкетоном
  При 20 C: <2 см³/ч для чернил без метилэтилкетона
• Комплект для создания давления в печатающей головке
• Комплект воздушного ножа
• Расширенные варианты ввода/вывода (настраиваемый 24-контактный разъём)

Аксессуары:

• Поддержки принтера: стойки (нержавеющая сталь/алюминий), кронштейны для настенного/настольного монтажа
• Поддержки печатающей головки: стойки и кронштейны
• Фотоэлементы
• Миксер для пигментных чернил
• Энкодеры
• Сигнальные лампы (24 В)
• Набор предварительно обжатых разъёмов M12, Ethernet IP66

Программное обеспечение:

• Полная совместимость с CoLOS® версии 6.4 Service Pack и новее
• Создание логотипов в CoLOS® Graphics
