Электрическое сопротивление печатной головки

Электрическое сопротивление печатной головки

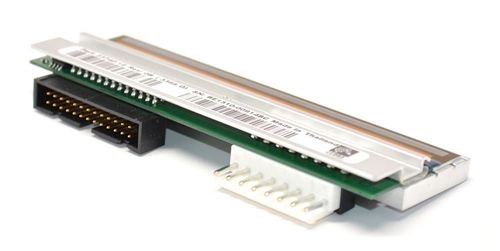

Устройство печатающей головки

Термопечатающая головка состоит из ряда нагревательных элементов. В идеале эти элементы должны иметь одинаковое электрическое сопротивление. В действительности, если смотреть на электрическую схему, значения сопротивления будут разными. Эти различия в сопротивлении могут вызывать различия в оптической плотности напечатанных точек. Если два нагревательных элемента работают с одинаковым общим напряжением в течение одинакового промежутка времени, энергия печати, подаваемая элементами, будет отличаться, поскольку мощность обратно пропорциональна сопротивлению нагревательного элемента. Элемент с более низким сопротивлением будет производить больше энергии. При бимодальной (точка либо черная, либо белая) печати носители переводятся в насыщенное черное состояние, поэтому небольшие различия в энергии печати не будут заметны. При печати в оттенках серого такие же различия могут быть заметны.

Наша компания является одним из крупнейших поставщиков печатных головок в России. Оригинальные печатные головки и аналоги из США пользуются стабильным спросом у наших постоянных покупателей.

Присоединяйтесь!

Изменения электрического сопротивления

Спецификация печатающей головки содержит номинальное среднее значение сопротивления. Изменение сопротивления определяется количественно тремя различными способами.

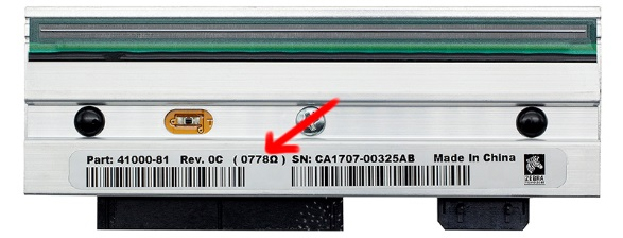

Print head

Различные печатающие головки одной и той же модели будут иметь разные средние значения сопротивления, как показано на этикетке каждой печатающей головки. Это среднее значение сопротивления на этикетке будет в пределах нескольких процентов от номинального среднего сопротивления, указанного в спецификации. Современные термопринтеры будут компенсировать это изменение между головками автоматически, регулируя либо напряжение нагревателя, либо ширину импульса.

Ручное изменение сопротивления печатной головки используется для осветления либо затемнения исходного изображения.
Рассмотрим данный метод на примере принтеров Zebra Card.

Это решение будет полезно при проблемах

  • Слишком светлая или слишком темная печать.
  • Разрыв красящей ленты, появление морщин при печати.

Решение актуально для всех карточных принтеров Zebra кроме ZXP Series 7/8 и P630i/P640i.
Изменяя уровень сопротивления печатающей головки, мы можем изменить величину тока, который посылается на печатающую головку. Это, в свою очередь, приведет к тому, что изображение станет темнее, если сопротивление увеличено, или светлее, если сопротивление уменьшено.

Алгоритм

Определите текущее значение сопротивления головки. Посмотрите на этикетку печатающей головки, на ней вы найдете: «R-XXXXΩ» (четырехзначное число). Это исходное номинальное значение для этой конкретной печатающей головки. Распечатайте стандартную тестовую карточку (инструкция для печати тестовой карточки), чтобы проверить, совпадает ли текущее значение, обозначенное как сопротивление головки, с сопротивлением на этикетке печатающей головки.

Теперь мы отправим на принтер команду EPCL (язык принтера), чтобы настроить сопротивление печатающей головки. Эта функция существует только в принтерах класса Performance и Value.

  • Перейдите в меню «Пуск» и выберите «Принтеры и факсы» (Windows XP) или «Устройства и принтеры» (Windows 7).
  • Щелкните правой кнопкой мыши на принтере и выберите «Свойства» (Windows XP) или «Свойства принтера» (Windows 7).
  • Выберите вкладку «Настройки устройства».
  • Выберите Инструменты.
  • Кликните на нужный принтер и выберите «Свойства» в результате чего появится командная строка в верхней части нового окна, например, «Команда для отправки на принтер» или «Прямая команда для принтера». Здесь вы введете следующую команду для изменения сопротивления.
    ! R xxxx
    Где xxxx представляет новое четырехзначное значение головки.

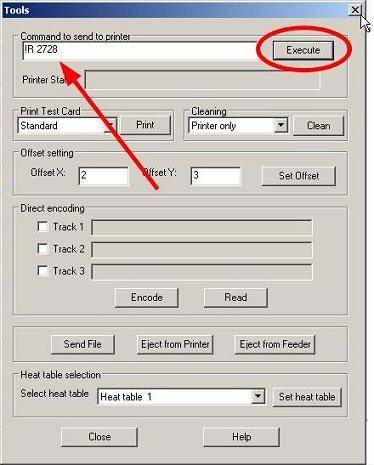

Tools Command

Примечание.

Увеличение числа приведет к потемнению отпечатка, а уменьшение – к осветлению. Мы не рекомендуем изменять значения, более чем на 200 пунктов выше или ниже числа, равного фактическому сопротивлению, указанному на этикетке печатающей головки. При увеличении значения увеличивается вероятность появления складок на ленте или разрыва ленты. Мы рекомендуем вам найти самое низкое значение, обеспечивающее приемлемое качество печати.

Вновь распечатайте тестовую карточку, для того чтобы визуально убедиться в успешном изменении сопротивления печатающей головки. Сравнивая две карточки, оцените разницу эффекта от внесенных изменений.

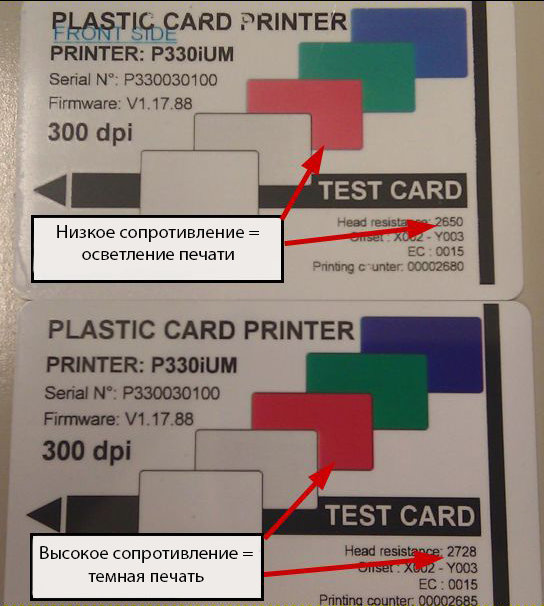

Test Card
