Гибкий пленочный шлейф любой сложности на заказ

Гибкий пленочный шлейф любой сложности на заказ

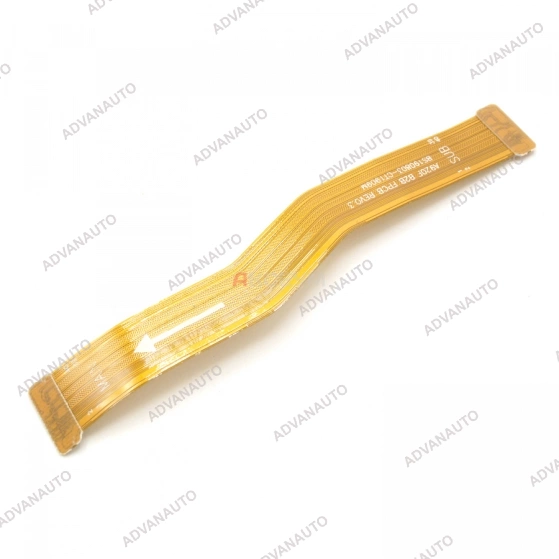

Изготавливаем сверхплоские шлейфы FFC/FPC по чертежам или образцам заказчиков для соединения печатных плат, сканеров, клавиатур, ЖКИ и других элементов электронных устройств.

При проектировании гибких шлейфов в обязательном порядке производятся расчеты на помехоустойчивость токопроводящих дорожек, чтобы в дальнейшем избежать всевозможные сбои в работе электронных устройств.

Производим шлейфы (плоский кабель) на следующих типах несущих поверхностей:

  • Лавсановая пленка (толщина 100 мкрн).
  • Стеклотекстолит с медным покрытием (толщина 80 мкрн).
  • Полиимид с медным покрытием (толщина 80 мкрн).

На лавсановую пленку серебряной пастой наносится топология разводки шлейфа. Защитное токопроводящее покрытие – графит. Изоляция – полимерное диэлектрическое покрытие.

На стеклотекстолите и полиимиде защитное покрытие может быть графитовое или золотое. На золоченные контакты наносится диэлектрическая лента из лавсана или полиимида.

Топология гибких монтажных шлейфов может включать в себя проводящие дорожки любой конфигурации, элементы металлизации (экраны), монтажные отверстия, а также контактные площадки для монтажа (пайки или приклейки) электронных компонентов.

При производстве шлейфов используются две основные технологии:

  1. Печать токопроводящими материалами по диэлектрическим пленкам с последующим покрытием диэлектрическим составом (толстопленочная технология).
  2. Травление фольгированных диэлектриков, так же с последующим покрытием диэлектриком. Эта технология имеет ряд преимуществ: низкое сопротивление проводника, термическая стабильность, хорошая химическая стойкость, прекрасные механические свойства. Однако, стоимость изделия в этом сучае существенно выше, чем при изготовлении по толстопленочной технологии.

Для определения какая технология подойдет в том или ином случае необходимо знать: при какой температуре предполагается использовать шлейф, будут ли на шлейф воздействовать кислоты, щелочи, масло- бензосодержащие жидкости, есть ли потребность в пайке разъема.

Для консультации по изготовлению и заказу шлейфов обращайтесь по телефону +7(495) 001-4569.

Так же в наличии широкий выбор готовых шлейфов для сканеров Zebra (Motorola), Intermec, Psion и др
